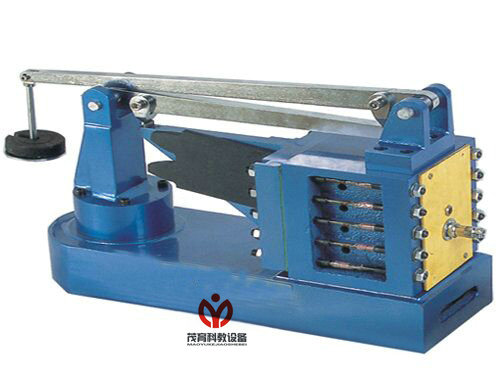

MY-553螺栓組聯接測試臺

螺栓組聯接測試臺可完全螺栓組在受傾斜覆靜態力矩作用下螺栓變形分析，可對不同剛度的螺栓進行受力變形規律的分析，實現了加載與檢測數字化分析。此實驗臺除了能做螺栓聯接實驗（測定螺栓組的載荷分部）外，還可以做齒根彎曲應力的測定、梁的應力和測定和電阻應變片靈敏系數測定等實驗。
一、實驗內容：
1、測螺栓組的載荷分布
2、測試齒根的彎曲應力
3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗
二、性能特點：
1、可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析
2、可對螺栓受力變形規律進行分析
3、實現了加載與檢測數字化分析
4、利用軟件平臺實現了機械參數的可視化分析
三、主要技術參數：
1、被測螺栓10根；螺栓中段直徑d=6.5mm螺栓材料的彈性模量E=205GPa
2、加載杠桿比1：75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32,m=16mm,α=20°,b=10mm
5、等強度梁厚度t=6mm,固定端寬度b=40mm,加力點到固定端長度L=350mm
6、高精度靜態電阻應變儀1臺
7、測量通道：10路；測量范圍：0±30000με；零點不平衡：±10000με
8、基本誤差:±0.2%FS±2個字；分辨率：1με；零點漂移:±2με/4小時±0.5με/℃
9、自動測試：每通道測量小于2s
10、測量方式：1/4橋、半橋、全橋；
11、電阻應變片電阻值：R=120Ω
12、靈敏度系數：K=2.20
四、基本配置：
1、監測系統：配備TS型10通道靜態應變儀一臺
2、測力裝置：砝碼4塊
3、分析軟件：可適時顯示十個通道的應變變化值（用戶另選）

友情提示：
1、設備驗收：各采購單位收貨時請檢查螺栓組聯接測試臺的貨品外觀，核實螺栓組聯接測試臺的數量及配件，拒收處于受損狀態的螺栓組聯接測試臺；
2、設備質保：茂育將為各采購單位提供螺栓組聯接測試臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對螺栓組聯接測試臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌穆菟ńM聯接測試臺選型錯誤或購買數量錯誤，造成螺栓組聯接測試臺的退換貨要求，將不被接受；
4、設備貨期：螺栓組聯接測試臺的發貨期為參考值，如您需要了解螺栓組聯接測試臺的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對螺栓組聯接測試臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關螺栓組聯接測試臺的技術咨詢。
