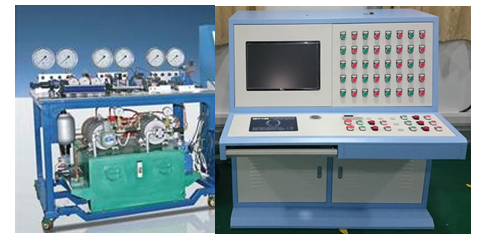

    MYYA-34液壓系統故障分析與排除實訓考核裝置

    一、產品概述:
    MYYA-34
    液壓系統故障分析與排除實訓考核裝置-以典型的組合機床液壓系統為實訓對象,培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用、組合機床液壓系統的組成等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。同時本裝置還配有智能人機操作考核系統,教師可以通過上位機或智能人機操作系統進行故障的設置,學生通過故障現象并結合具體的電路進行分析,最后通過智能人機交換系統進行故障的排除,以提高學生的綜合能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。

    二、技術參數
    1、輸入電源:三相四線~380±10% 50Hz
    2、工作環境:溫度-10℃~+40℃相對濕度 <85%(25℃)
    3、裝置容量:<2kVA
    4、變量葉片泵:額定壓力7Mpa,額定流量8L/min
    5、電機:額定電壓380V,額定功率1.5kW,轉速1420r/min,絕緣 B
    三、實驗內容
    1、組合機床液壓回路的安裝與調試實驗
    2、液壓系統常見故障的分析與排除實驗
    (1) 模擬液壓泵進油口過濾器堵塞
    (2 )液壓泵反轉
    (3 )液壓泵進油管密封不良、阻力過大等常見故障
    (4 )溢流閥阻尼孔堵塞、錐閥漏裝、密封不良等常見故障
    (5) 換向閥閥芯卡死、換向不到位、不換向等常見故障
    (6) 減壓閥運行中常見故障
    (7) 節流閥小孔堵塞、節流性能不符合要求等常見故障
    (8) 組合機床電氣元件的常見故障
    3、繼電器組控制液壓基本回路設計與連接實驗
    4、PLC控制液壓回路動作實驗
    5、液壓泵性能測試(壓力流量檢測)
    四、功能特點
    針對性強:可設置工業現場中液壓系統一些常見的故障,鍛煉學生分析問題和解決問題的能力。
    安全性好:設有液壓泵反轉、液壓泵吸油口堵塞及過載保護等功能,以防止長時間處于故障狀態使設備零件損壞。
    五、主要零部件單:

    序號 名稱 規格及技術參數 數量 備注
    一、安裝
    1 安裝平板 1500*800*10 1
    2 安裝機柜 1500*800*600 1
    二、液壓元件
    1 主泵站 組件 1
    2 油箱 80升 1套
    3 電機 1.5KW,單出軸 1
    4 葉片油泵 最大流量:23ml/rev
    最大壓力:21MPa
    1
    5 手動溢流閥 通徑:10mm 1
    6 油壓表 25MPa 1
    7 手動節流閥 通徑:10mm
    最大流量:23ml/rev
    1
    8 油位表   1
    9 出油口過濾器   1
    三、正常工作液壓元件
    1 工作油缸 缸徑:30mm
    行程:200mm
    2條
    2 三位四通方向閥 10通徑 1
    3 節流閥 LF-B10H-S 1
    4 單向閥 CIT-03-A1 1
    5 電磁溢流閥 Y-10B 1
    6 減壓閥 J-10B 1
    7 順序閥 X-25B 1
    四、模擬故障液壓元件
    1 調速閥 通徑6mm 1
    2 三位四通方向閥 通徑6mm 1
    3 節流閥 LF-B10H-S 1
    4 單向閥 I-25B 1
    5 溢流閥 Y-10B 1
    6 減壓閥 J-10B 1
    五、電氣系統
    1 PLC主機模塊 三菱FX1S-20MR 1件
    2 按鈕開關模塊 12組帶燈控制按鈕接口 1件
    3 繼電器模塊 4組直流繼電器接口 1件
    4 電源模塊   1塊
    5 電控柜 外購
    6 溫度傳感器 信號輸出 : 0-5v 1
    7 流量傳感器 15mm通徑  25MPA 1
    8 壓力傳感器 25MPA 2
    表一    液壓輔助元件
    序號 名稱 型號 數量 備注
    1 聚氨酯油管 XPUΦ10-1 16根 600mm:8根,800mm:5根,1000mm:3根
    2 管用直通接頭   16
    3 閥用油路板 與閥配 6 45號鋼
    4 壓力表 YTN60 6 15MPa
    表二    工作介質
    序號 名稱 型號 數量 備注
    1 抗磨液壓油 32# 按需要 專用油
    表三    技術文檔
    序號 名稱 型號 數量 備注
    1 使用說明書   1套
    2 實驗指導書   1套
    3 測控軟件   1套
    表四    工具清單
    序號 名稱 型號 數量 備注
    1 鋼板尺 150mm 1
    2 活動扳手6″   1
    3 開口扳手19~22   1
    4 開口扳手22~24   1
    5 內六角扳手16mm   1
    6 內六角扳手10mm   1
    7 內六角扳手12mm   1
