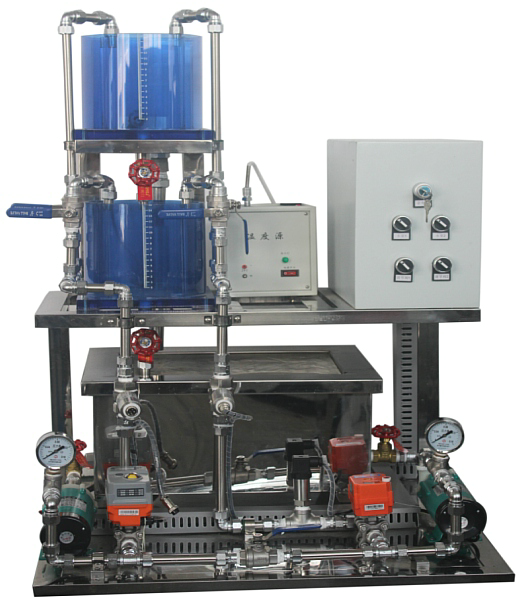

MYR-51B液位流量壓力溫度實驗平臺

一、概述：
MYR-51B液位流量壓力溫度實驗平臺是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的二次開發接口。能滿足本科院校電氣工程及自動化、電子信息、機電類等相關業教學的需要。要求該過程控制實驗裝置是一套基于智能儀表、遠程數據模塊控制的實驗設備，系統至少包括流量、溫度、液位、壓力等熱工參數，可實現系統參數測定、單回路控制、串級控制等多種控制形式。

二、技術條件
1、輸入電源：二相三線AC220V±10％ 50Hz；
2、工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃)  海拔<4000m；
3、裝機容量：<0.5kVA；
4、外形尺寸：700mm×650mm×500mm；偏差為5%以內。
三、實驗內容
特性實驗
1、水箱單容特性實驗
2、溫度特性實驗
3、電動閥流量特性實驗
4、壓力特性實驗
單回路控制系統實驗
1、單容液位控制實驗
2、流量控制實驗
3、溫度控制實驗
4、壓力控制實驗
串級控制系統實驗
1、上水箱液位與電動閥支路流量串級控制實驗
2、上下水箱串級控制實驗
比值控制系統實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
前饋反饋控制系統實驗
1、單容液位前饋反饋控制實驗

---
