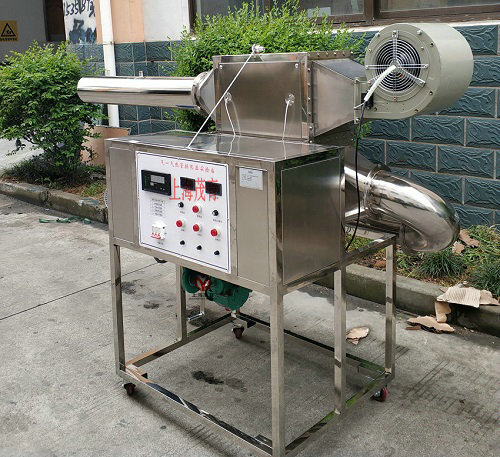

MYR-6B熱管換熱器實訓裝置

熱管換熱器實訓裝置-介紹：

一、概況：
熱管由管殼、外部擴展受熱面（散熱器）、端蓋組成。它的下部是由一根高效換熱管組成的換熱系統，上部則是內部真空的散熱器殼體組成的重力熱管系統。其工作原理是：熱水流過換熱管時，把熱能交換到液體工質中，液體工質在極小的熱阻下迅速蒸發汽化擴散到散熱器上部，整個散熱器達到很高溫度并向外散熱。氣體工質在散熱的同時冷凝為液體工質，并依靠自身重力回流到殼體底部，繼續進行下一個相變傳熱循環。熱管的傳熱原理決定著熱管具有以下基本特性：較大的傳熱能力，熱管巧妙的組織了熱阻較小的沸騰和凝結兩種相變過程，使它的導熱系數高達紫銅導熱系數的數倍以至數千倍；優良的等溫性，熱管內腔的氣體是處于飽和狀態，飽和氣體由蒸發段流向冷凝段的壓力差很小，因而熱管具有優良的等溫性；不需要輸送泵及密封潤滑部件，結構簡單，無運動部件和噪音。
二、實驗目的：
1、測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關系。
2、可進行熱管傾斜角度對熱管工作性能影響的實驗。
三、主要配置：翅片管式熱管換熱器，加熱段循環加熱風道，被加熱段加熱風道，鼓風機，風機，笛形管流量計配差壓傳感器，加熱由固體調壓模塊無級調節，信號輸入巡檢儀顯示溫度、壓差，電流表，電壓表，不銹鋼臺架及控制屏等。
四、技術參數：
1、低噪音離心風機型號：CF-11 功率：1.1KW 轉速：2800
2、流量：1900-2500 全壓：959-1200
3、工作電壓：380V±10%3.5KW
4、外形尺寸：1500×500×1700mm
5、工作環境：溫度-10～＋40℃
6、環境濕度：相對濕度＜85%（25℃）

友情提示：
1、設備驗收：各采購單位收貨時請檢查熱管換熱器實訓裝置的貨品外觀，核實熱管換熱器實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供熱管換熱器實訓裝置使用說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的熱管換熱器實訓裝置選型錯誤或設備購買數量錯誤，造成熱管換熱器實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對熱管換熱器實訓裝置的發貨期為參考值，如您需要了解熱管換熱器實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對熱管換熱器實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關熱管換熱器實訓裝置的技術咨詢；
