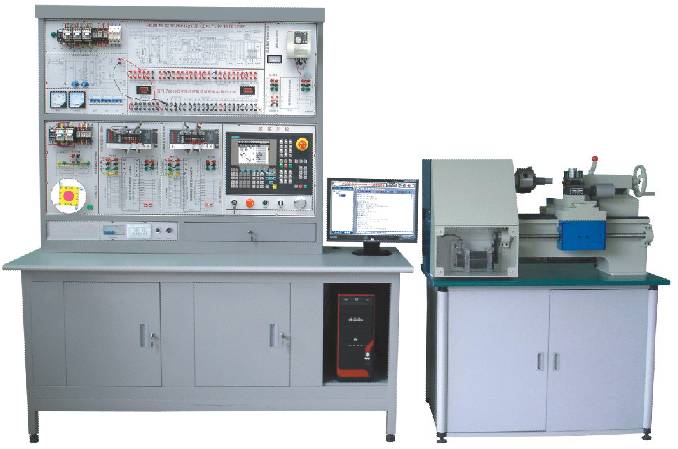

MY-403T數控車床電氣控制與維修實訓裝置(半實物/西門子)
數控車床電氣控制與維修實訓裝置-概述：
本裝置由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床裝配調試、數控編程與加工操作等到多項教學實訓。
本裝置將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
二、結構與特點
1、半實物數控車床采用耐磨結構，具有一定的車削能力，可對有機玻璃、塑料、木頭等材料進行簡單車削加工。
2、設計有專門的故障設置區和排故操作單元。教師通過開關設置故障；在實訓臺有LCD點陣圖滾屏顯示故障代碼,具有數控車床的故障維修考核功能。配套試卷考題300道。
3、數控系統單元采用西門子802C數控系統。
4、四工位真實電動刀架，可實現加工時的換刀操作。
5、控制屏采用鐵質雙層亞光密紋噴塑結構。
三、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃
3、裝置容量：＜3KVA
4、外形尺寸：1800mm×700mm×1890mm
四、半實物數控車床參數
1、床身最大回轉直徑：250mm
2、刀架最大回轉直徑：120 mm
3、X/Z軸行程：130×300 mm
4、定位精度：0.04 mm
5、主軸電機功率：750W
6、主軸最高轉速：1500rpm
7、電動刀架：4工位
8、外形尺寸：1120×610×650 mm
五、部分實訓項目
1、數控車床電氣系統的設計
2、數控系統的參數設置與調整
3、輸入輸出接口實訓
4、機床參考點的調試
5、伺服電機驅動單元的調試與應用
6、變頻器的調試、參數設置與應用
7、電動刀架控制實訓
8、數控系統的通訊
9、數控車床故障診斷與維修
10、數控系統的操作與編程
11、數控車床加工實訓
數控車床電氣控制與維修實訓臺(半實物/法那科)
一、數控車床電氣控制與維修實訓裝置產品介紹
本裝置由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PMC編程、故障診斷與維修、數控車床裝配調試、數控編程與加工操作等到多項教學實訓。
系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
半實物數控車床采用耐磨結構，具有一定的車削能力，可對有機玻璃、塑料、木頭等材料進行簡單車削加工。
具有真實數控車床的機械運動，X、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由三菱變頻器驅動，主軸和主軸電機間通過帶輪進行傳動，并配有三爪卡盤。
二、結構與功能：
1、控制屏采用鐵質雙層亞光密紋噴塑結構。
2、電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源。
3、數控系統單元采用FANUC公司的"FANUC 0i Mate TC"數控系統。
4、X/Z進給軸均采用βi系列交流伺服電機驅動。
5、主軸電機由變頻器進行無級調速。
6、設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；在實訓臺上有LCD點陣圖滾屏顯示故障代碼，具有數控車床的故障維修考核功能。
7、四工位真實電動刀架，可實現加工時的換刀操作。
三、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、裝置容量：＜3KVA
3、實訓臺外形尺寸： 1800mm×700mm×1890mm
四、半實物數控車床參數
◆床身最大回轉直徑：250mm
◆刀架最大回轉直徑：120 mm
◆X/Z軸行程：130×300 mm
◆定位精度：0.04 mm
◆主軸電機功率：750W
◆主軸最高轉速：1500rpm
◆電動刀架：4工位
◆外形尺寸：1120×590×600 mm
五、部分實訓項目
1、數控車床電氣系統的設計
2、數控系統的參數設置與調整
3、輸入輸出接口實訓
4、機床參考點的調試
5、伺服電機驅動單元的調試與應用
6、變頻器的調試、參數設置與應用
7、電動刀架控制實訓
8、數控系統的通訊
9、數控車床故障診斷與維修
10、數控系統的操作與編程
11、數控車床加工實訓
友情提示：
1、設備驗收：各采購單位收貨時請檢查數控車床電氣控制與維修實訓裝置(半實物/西門子)的貨品外觀，核實數控車床電氣控制與維修實訓裝置(半實物/西門子)的數量及配件，拒收處于受損狀態的數控車床電氣控制與維修實訓裝置(半實物/西門子)；
2、設備質保：茂育將為各采購單位提供數控車床電氣控制與維修實訓裝置(半實物/西門子)產品指導書和質保期，在質保范圍內提供對數控車床電氣控制與維修實訓裝置(半實物/西門子)的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的數控車床電氣控制與維修實訓裝置(半實物/西門子)選型錯誤或設備購買數量錯誤，造成數控車床電氣控制與維修實訓裝置(半實物/西門子)的退換貨要求，將不被接受；
4、設備貨期：對數控車床電氣控制與維修實訓裝置(半實物/西門子)的發貨期為參考值，如您需要了解數控車床電氣控制與維修實訓裝置(半實物/西門子)的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對數控車床電氣控制與維修實訓裝置(半實物/西門子)有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數控車床電氣控制與維修實訓裝置(半實物/西門子)的技術咨詢；
