MYLY-42物聯網智能家居實訓系統

物聯網智能家居實訓系統-概述：
本系統平臺主要采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。系統主要包括消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化。隨著物聯網的興起，此設備是現代智能居家系統最具代表之一，提供良好的教學設備實訓平臺。
二、技術參數
1、實訓設備操作臺長1600mm×寬700mm×高1800。用于ZigBee基本的傳感數據采集與輸出控制實驗
2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3、提供3V、5V、12V等電源接口，以及電源適配線纜。
4、配接通用串行接口擴展到桌面，以方便模塊與PC通信，提供串口線纜
5、實驗室安全管理系統軟件
1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
三、 物聯網智能家居實訓系統-實訓項目
1、遠程控制實訓
2、定時控制實訓
3、智能照明操作實訓
4、無線遙控操作實訓
5、場景控制操作實訓
6、集中控制操作實訓
7、電腦控制操作實訓
8、家電控制操作實訓
9、電動窗簾操作實訓
10、家居安防模塊的連接實訓
四、設備配置表

序號	器材名稱	器材規格或型號

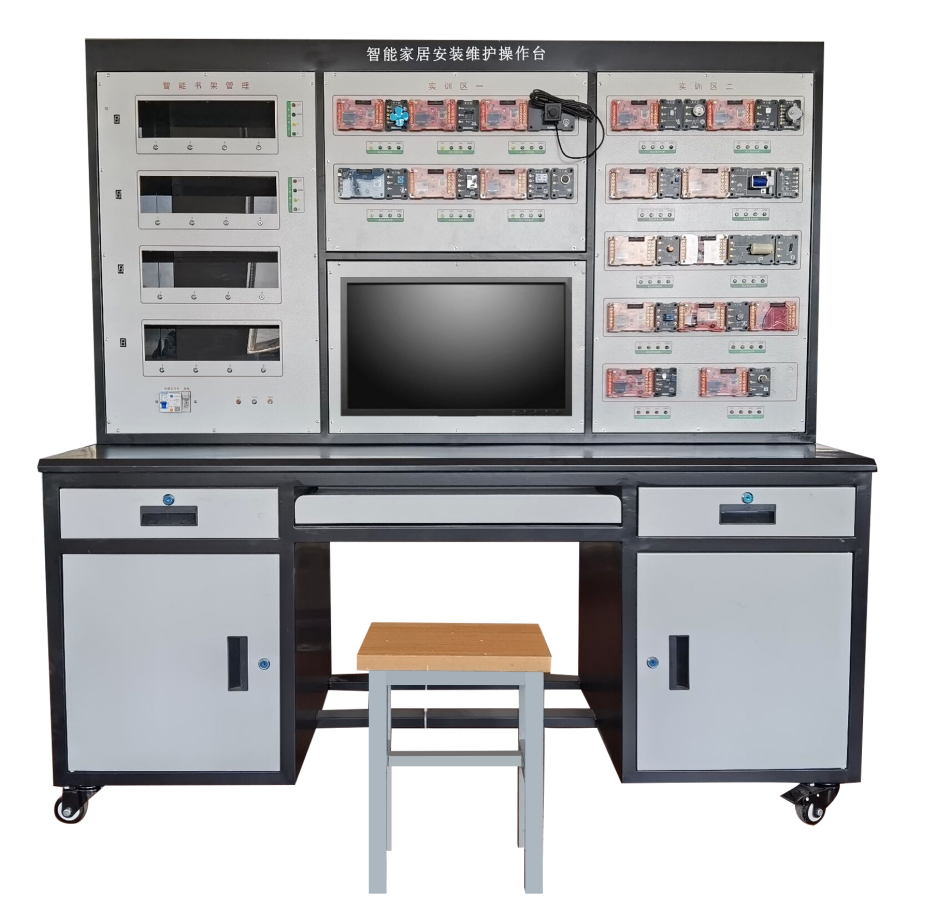

1	智能家居安裝維護操作臺	1、規格尺寸 1600 mm×750 mm×1700 mm 2、基礎控制區 用于基本的傳感數據采集與輸出控制實驗 3、智能家居電器安防管理系統 模擬智能家居應用 4、智能家居生態園藝管理系統 模擬家居園藝應用 5、智能書架管理系統 利用RFID技術，通過軟件對產品模塊進行管理 6、電源及配件提供3V、5V、12V等電源接口，以及電源適配線纜。 7、串口及配件通用串行接口擴展到桌面，以方便模塊與PC通信，提供串口線纜
2	基礎控制區	智能家居安裝維護操作臺基礎控制區，集成了多種傳感器和輸出控制設備，學生利用ZigBee協調器、路由器、傳感控制節點板，采用多種無線技術完成環境數據采集和控制實驗，組網實驗，同時也可以進行組合創新實驗。基礎控制區功能 1、溫濕度傳感器模塊采集環境的溫度與濕度 2、光敏傳感器模塊采集環境的光照強度 3、煙霧探測傳感器模塊模擬安防中的煙霧探測 4、人體感應傳感器模擬安防中的入侵檢測 5、緊急呼救按鍵模塊緊急呼救求助按鈕 6、數碼管模塊模塊溫度顯示等 7、LED燈模塊模擬室內照明 8、直流電機模擬空調風扇等家電設備 9、步進電機模塊電動窗簾、洗衣機等設備 10、繼電器輸出（燈）模擬環境加溫設備 11、自動灌溉模塊輸出 12、土壤溫度傳感器
3	智能家居電器安防管理系統	1、智能家居電器安防管理系統實現家居環境監測、智能家電自動控制、安防系統與報警、遠程監控等功能 2、通過ZigBee協調器和傳感控制節點組成無線網絡，采集室內溫度、濕度和光照度，實現燃氣與煙霧探測、入侵探測、門窗防撬，緊急求助報警等功能，并將采集的數據傳輸到服務器，對模擬的家電設備進行控制功能 3、溫濕度傳感器模塊采集環境的溫度與濕度 4、光敏傳感器模塊采集環境的光線強度 3、煙霧探測傳感器模塊用于安防中的煙霧探測 4、燃氣探測傳感器模塊用于安防中的燃氣探測 5、人體感應傳感器模塊模擬安防中的入侵檢測 6、干簧門磁模擬安防中的門窗防撬 7、緊急呼救按鍵模塊緊急呼救求助按鈕 8、數碼管模塊 2位數碼管，模擬空調溫度設定 9、LED燈模塊一組四只LED燈，模擬室內照明 10、直流電機模擬空調風扇等家電設備 11、步進電機模塊電動窗簾、洗衣機等設備 12、ZigBee傳感控制節點利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。 13、網絡攝像頭采集捕捉視頻圖像，遠程實時動態攝像監控。 14、繼電器控制模塊，通過傳感器I/o輸出控制模塊。 15、壓力傳感模塊，可檢測氣壓，重壓等外力壓力信號。 16、紅外對射周界防范模塊，檢測直線人體感應穿越信號。 17、電氣控制仿真軟件需提供計算機軟件著作權證書以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
4	智能書架管理系統	1、物聯網智能書架管理系統包含了一個RFID智能貨架，它由RFID高頻讀寫器、天線多路器和若干平板天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部，每層書架放置一組數碼管輸出，用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。使用時要領用和歸還。 2、無線傳輸庫管信息，通過RFID高頻讀寫器讀寫圖書惑貨物進出入管理，及數量，及時在對應的一組電子顯示屏上顯圖書數，借出或出庫信息等。
5	智能家居生態園藝管理系統	1、采用無線傳感網絡技術，可定時采集空氣溫度、空氣濕度、CO2濃度、光照強度，土壤溫度和水分等，來獲得作物生長的最佳條件，通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。 2、利用ZigBee協調器，通過傳感控制節點將環境監測數據傳輸到服務器，并以圖表方式顯示給用戶，當監測數據出現異常時，可利用軟件網絡實現對溫室設備（溫、光、氣、水等）的自動控制，也可以通過Internet網絡遠程監測環境信息和設備運行狀態等。智能家居生態園藝管理系統功能 3、溫濕度傳感器模塊采集溫室環境的空氣溫度與濕度 4、光敏傳感器模塊采集溫室環境的光照強度 5、CO2傳感器模塊監測溫室環境空氣中的CO2濃度 6、加熱器提供真實溫室大棚內環境加溫，實現溫室恒溫控制。 7、直流電機模擬溫室大棚內風機/換氣設備 8、繼電器輸出（燈）模擬溫室大棚內補光燈 9、電磁閥水閥模擬開閘放水，實現對土壤微噴灌溉 10、ZigBee協調器組建ZigBee無線網絡，將傳感控制節點采集的數據傳輸到服務器進行處理。 11、ZigBee傳感控制節點利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。 12、無線調光模塊，通過光敏傳感過通節點模塊進行遠程無線改變實時照度。 13、自動萬向噴灌器，實現土壤灌溉的模擬。
6	產品組件參數	1、溫濕度傳感器主要參數輸入電壓 DC 5V 測量范圍溫度　-40℃～120℃ 濕度　0～100%RH 測量精度溫度　±0.5℃ 濕度　±4.5%RH 2、光敏傳感器主要參數輸入電壓 DC 5V 測量范圍 0～200000LUX 測量精度 ±20LUX 3、煙霧傳感器主要參數輸入電壓 DC 5V 測量范圍 0～2000PPM 測量精度 ±50PPM 4、可燃氣體傳感器主要參數輸入電壓 DC 5V 測量范圍 0～2000PPM 測量精度 ±50PPM 5、紅外人體傳感器主要參數輸入電壓 DC 5V 工作波長 6～14μm 靈敏度 3300W/V 輸出信號 >2.2V 6、攝像頭主要參數接口類型 USB 2.0 分辨率 800X600 最大幀頻 30FPS 對焦范圍 >6mm 視場 >50mm 曝光控制自動（在范圍22000:1內）系統支持 Windows 7，Windows Vista，Windows XP 7、直流電機主要參數輸入電壓 DC 5V 額定轉速 7000 rpm 預計壽命 25 °C時預計壽命40000小時最大風量 9.0 m³/h 噪音指標 <31.0 dbA 工作溫度 -10℃～60℃ 8、步進電機主要參數輸入電壓 DC 5V 步進角度 5.625 x 1/64 減速比 1/64 噪音指標 <35.0 dbA 牽入轉矩 300gfcm 摩擦轉矩 600～1200gfcm 數碼管主要參數輸入電壓 DC 5V 數碼管顯示位數 2位顯示數值范圍 0～99 9、LED主要參數輸入電壓 DC 5V LED燈數量 4個紅色LED 預計壽命 30000～50000小時 10、求助按鍵主要參數輸入電壓 DC 5V 預計壽命 100,000次反應時間 <100ms 工作溫度 -30℃～70℃ 11、繼電器主要參數觸點形式一開一閉線圈電壓 DC 5V 觸電電壓 DC 12V 線圈功率 0.36W 吸合電流 70mA 釋放電流 0mA 觸點電流 <10A 預計壽命 100,000次 12、RFID貨架讀寫設備主要參數產品尺寸讀寫器180X140X38mm（不含天線及固定部分）天線多路器70X60X22mm（不含天線及固定部分）平板天線70X70X10mm（不含天線及固定部分）輸入電壓 DC 12V 支持天線數標配12個，最大16個天線切換時間 1S 支持標準 ISO14443A，ISO15693 讀卡距離 0-7cm 讀卡時間 1-2ms 工作頻率 13.56MHz 支持接口 RJ45，RS232 工作溫度 -20℃～60℃

友情提示：

1、設備驗收：各采購單位收貨時請檢查物聯網智能家居實訓系統的貨品外觀，核實物聯網智能家居實訓系統的數量及配件，拒收處于受損狀態的設備；

2、設備質保：上海茂育將為各采購單位提供物聯網智能家居實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對物聯網智能家居實訓系統的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因導致的物聯網智能家居實訓系統選型錯誤或物聯網智能家居實訓系統購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對物聯網智能家居實訓系統的發貨期為參考值，如您需要了解物聯網智能家居實訓系統的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對物聯網智能家居實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有物聯網智能家居實訓系統的技術咨詢。
