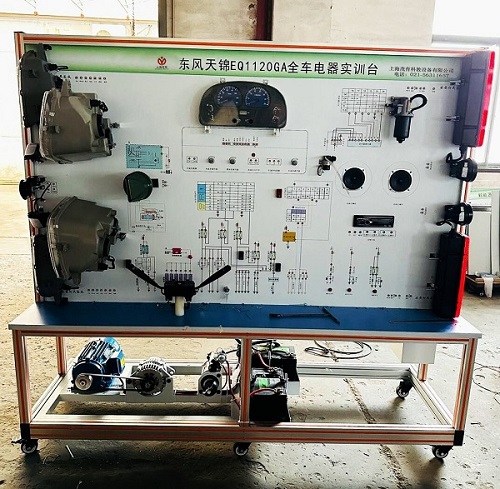

東風EQ1120GA全車電器實訓臺-按照汽車標準電器線路安裝而成。外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和招待器均可用萬用表測試電壓或電流信號，(其中電噴實驗臺可用試管測量噴油量大小)。教師在實訓臺上任何部件制造故障由學生自行排除，拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝可達到實習目的。該實訓臺適用于軍隊汽車培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。通過專業課程的教學和本實訓臺演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
二、實訓臺的結構組成：
實訓臺采用柴油車元件制作，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
三、功能說明：
1、演示燈光系統的工作、信號燈的工作；
2、演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；
3、演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
4、演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
5、測量面板上配備測量端子，可以 使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和高電阻狀態下等故障。
7、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
8、對于轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子，提供線路連線
10、系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
四、實訓臺技術參數：
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
