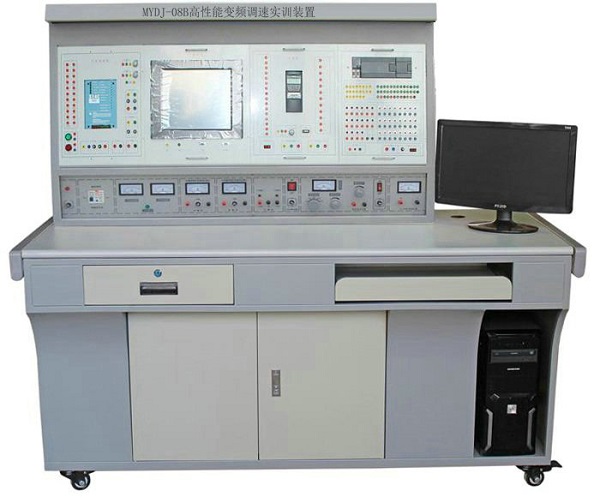

MYDJ-08B高性能變頻調速實訓裝置

一、高性能變頻調速實訓裝置-產品概述
本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱 FR-A540-0.75K 變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.裝置容量：＜1kVA
3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、系統組成及功能要求
實訓裝置主要由控制屏、實訓桌、變頻器實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、導線架等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；
3、繼電接觸實訓組件
提供交流接觸器5只，線圈電壓AC36V，強電與弱電輸出采用不同結構設計，操作安全，以上器件所有端子均已引至面板上。
4、變頻器實訓模塊
裝置采用西門子MM440系列高性能變頻器，單相220V交流供電，輸出功率0.75kW。集成RS485通訊接口，提供BOP操作面板；具有V/F控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式等工作模式；集成6路數字量輸入/3路繼電器輸出，2路模擬量輸入/2路模擬量輸出；內置PID控制器，參數自整定；具備過電壓、欠電壓保護；變頻器、電機過熱保護；接地故障保護，短路保護等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能。
5.PLC實訓模塊
采用西門子CPU 1214C AC/DC/RLY 14 點輸入/10 點輸出，PROFIBUS DP通訊模塊：CM 1242-5; 同時設有點動按鈕4只，邏輯開關10只，邏輯指示燈10只。
6、觸摸屏實訓模塊
采用西門子KTP700 7寸彩色觸摸屏
（二）三相鼠籠異步電機：WDJ26 交流380V/△ 2臺
（三）導線架：裝置配備歐式導線架，用于懸掛和放置實訓專用連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪。
（四）實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
（五）工控主機
雙核G1840 4G內存硬盤容量500GB臺式機 屏幕尺寸: 20英寸，光驅類型: DVD-RW。
三、可完成的實訓項目要求
繼電接觸控制實訓
1. 三相異步電動機點動控制和自鎖控制
2. 三相異步電動機Y/△換接啟動控制
3. 三相異步電機聯鎖正反轉控制
變頻控制實訓
4. 變頻器功能參數設置與操作
5. 變頻器報警與保護功能
6. 多段速度選擇變頻調速
7. 外部端子點動控制
8. 控制電機運行時間操作
9. 控制電機正反轉運動控制
10.電壓/電流監視器信號輸出及顯示
11.自動再啟動運行控制
12.頻率跳轉運行控制
13.加/減速斜坡平滑特性可編程控制
14.V/F控制
15.內置直流注入制動控制
16.外部模擬量（電壓/電流）變頻調速
17.三相異步電機的變頻調速
18.基于PLC、觸摸屏、變頻器調速
實訓項目
1.單泵控制變頻恒壓供水
2.雙泵切換變頻恒壓供水
3.生活水系統靜態壓力控制
4.生活水系統動態壓力控制
5.生活水系統的分時控制
四、配置清單

序號	名稱	單位	數量	備注
1	電源、信號源、儀器控制屏	臺	1
2	實訓考核桌	張	1
3	PLC實訓模塊	塊	1	CPU 1214C AC/DC/RLY
4	通訊模塊	塊	1	CM 1242-5
5	變頻器模塊	塊	1	MM440 0.75KW
6	觸摸屏模塊	塊	1	西門子KTP700
7	電機	臺	2	380V Y/△ 180W
8	導線架	臺	1
9	通訊附件	套	1	DP頭，Profibus線纜等
10	實驗連線	套	1	Φ4
11	工控機	套	1	雙核G1840 4G內存硬盤容量500GB臺式機 屏幕尺寸: 20英寸，光驅類型: DVD-RW。
