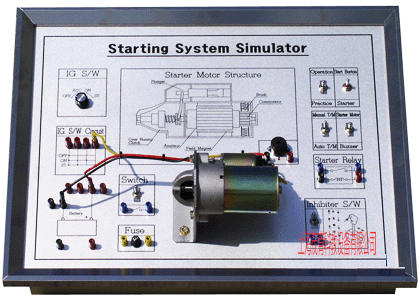

MY-6051汽車起動接線考核實驗板

汽車起動接線考核實驗板-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。通過起動系統的演示，便于學生較快地掌握起動系統的原理，提高學生對起動系統的初步認識，使學生了解起動系統故障起到更直觀更深入的教學目的。適用于學校對汽車起動系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車起動接線考核實驗板-功能特點
1、系統元器件插接好線后，真實可運行的汽車起動系統，充分展示汽車起動系統的組成結構。
2、操縱開關，可真實演示汽車起動系統的工作過程。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：12009004mm	套	1
2	點火開關	全新	個	1
3	起動機總成	全新	套	1
4	起動繼電器	全新	只	1
5	模擬操作開關	全新	套	1
6	蓄電池及附件	全新	套	1
7	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm (長×寬×高)	臺	1
8	故障模擬與排除裝置	全新	套	1
9	實驗插接線	全新	套	1
10	蓄電池及附件	茂育	套	1
