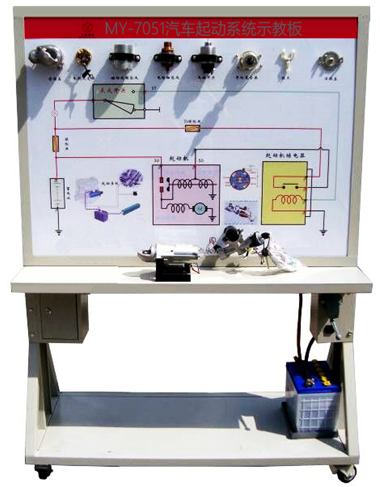

汽車起動系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程�？善饎舆\行及檢測充電系統，通過起動系統示教板的演示，可清楚了解內部的結構與功能，便于學生較快地掌握起動系統的構造和原理，提高學生對起動系統的初步認識，使學生了解起動系統起到更直觀更深入的教學目的。適用于學校對汽車充電系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、真實可運行的充電系統，充分展示汽車充電系統的組成結構。
2、打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4、示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、技術規格

1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機：（1）電  壓：AC 220V/380V， （2）功  率：2.2KW，（3）轉  速：1420r/min
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，
9、移動腳輪：100*60mm
四、基本配置
