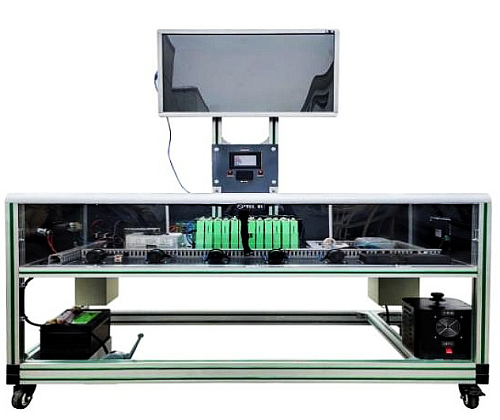

MYXNQ-145新能源動力電池PACK裝調技術平臺

一、新能源動力電池PACK裝調技術平臺-產品簡介：
該平臺選用新能源車輛磷酸鐵鋰動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。實訓臺具有4個測試工位，各個工位可同時對24節單體電池電壓信號;主接觸器吸合及斷開信號;預充接觸器吸合及斷開信號;CAN通訊信號等進行測量，面板平鋪安裝,測量面板采用5mm厚亞克力板，亞克力板上噴涂檢測端子名稱。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二、功能特點：
1、真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。
2、各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。
3、BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。
3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
3.3具有SOC估算功能。
3.4具有充放電控制功能。
3.5具有被動均衡管理功能。
3.6系統開關無源機械觸點。
4、動力電池包顯示器（7寸觸摸屏）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。（配套可正常運行操作的BMS上位機檢測標定軟件）。
5、實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠。
6、實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
7、動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。
8、UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化。
9、實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
10、配備故障設置和考核系統，故障點不少于15個。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
12、配備線性放電負載系統，可以讀取放電過程各項參數。
13、配備CAN診斷系統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。
14、配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
15、實訓臺具有4個測試工位，各個工位可同時對24節單體電池電壓信號；主接觸器吸合及斷開信號；預充接觸器吸合及斷開信號；CAN通訊信號等進行測量，面板平鋪安裝,測量面板采用5mm厚亞克力板，亞克力板上噴涂檢測端子名稱及安裝檢測端子。
16、實訓臺配置43寸高清多媒體顯示屏，分辨率1920*1080。
17、實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現MiniPC數據傳輸。
18、配套動力電池PACK裝調與檢測平臺智能教學系統。
產品功能
（1）智能教學系統安裝在miniPC上，可通過HDMI高清線投放在43寸顯示器上。
（2）智能教學系統具有查看視頻資源、文本資源、彩色電氣原理圖等功能。
（3）彩色電器原理圖可根據實訓需求通過滑動鼠標滾輪進行放大和縮小，方便學員進行故障診斷與排除。
（4）視頻資源分為內置資源和本地資源，理論模式狀態下可播放可視化資源或查看文本資源。數據與信息資源通過43寸高清多媒體端動態顯示。
（5）理論模式具有資源上傳與刪除功能，通過資源上傳功能，教師可以自主上傳視頻類資源和文本資源等，或者刪除自主上傳的課程資源。
（6）視頻播放技術采用高清播放平臺，視頻播放支持swf、MP4等多種格式，視頻播放時可以全屏或暫停。
（7）文本資源支持word、excel、PDF、PPT等多種格式，文本資源支持離線查看。
（8）智能教學系統具有鏡像投屏功能，支持有線投屏和無線投屏無縫切換；基于體驗感知自動采取不同的傳輸策略，支持同網段下，教師可通過控制單臺設備進行對應課件及視頻的多屏幕投放授課，投放的視頻和鼠標信息采用不同通道異步傳輸，具有更有的圖像編解碼算法，鼠標指針位置60幀/s，實現鼠標的精準定位，使得在有限的帶寬網絡內，各分屏顯示器中所呈現的畫面仍有較高的清晰度；連接成功后，將周圍的移動設備與教室或者周圍的多臺多媒體設備連接起來，構成一種新型的授課模式，最大程度上滿足了多位同學同時互動學習的功能。
（9）實訓模式可進行故障設置，通過43寸高清多媒體端對具體故障名稱等進行設置與恢復。
三、技術規格
1、外形尺寸：1500×770×1700mm（長*寬*高）
2、輸入電源： AC220V±10% 50Hz
3、工作電源： DC12V
4、動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH，24串）
5、工作溫度：-20°～60°
6、BMS鋰電管理一體機：帶CAN通訊
7、動力電池包顯示屏：7寸觸摸屏
8、高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
四、實訓實驗項目：
1、新能源動力電池包（BMS）控制原理認知。
2、新能源動力電池包（BMS）主要零部件功能認知。
3、新能源動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4、BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。
5、BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。
6、新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7、新能源動力電池包（BMS）故障分析與診斷。
8、新能源動力電池包（BMS）拆裝與維護實訓。
9、新能源動力電池（BMS）管理系統CAN總線測試與控制實訓。
五、基本配置：
磷酸鐵鋰動力電池包與鐵制電池箱（單體電池3.2V 20AH，24串）、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（72V-12V30A）、輔助蓄電池（12V45AH）、放電控制繼電器與放電負載電阻、預充電阻器、可移動實訓臺(1500×770×1700mm 帶自鎖腳輪裝置，結構原理面板1500×843mm)、故障模擬與排除裝置、43寸一體機、設備操作說明書。
