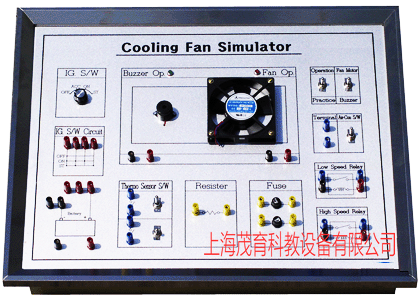

MYQJX-01汽車?yán)鋮s風扇系統接線考核實訓臺

汽車?yán)鋮s風扇系統接線考核實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車?yán)鋮s風扇系統實物為基礎，充分展示汽車?yán)鋮s風扇系統的組成結構和工作過程。通過冷卻風扇系統的演示，便于學生較快地掌握冷卻風扇系統的原理，提高學生對冷卻風扇系統的初步認識，使學生了解冷卻風扇系統故障起到更直觀更深入的教學目的。適用于學校對汽車?yán)鋮s風扇系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、系統元器件插接好線后，真實可運行的汽車?yán)鋮s風扇系統，充分展示汽車?yán)鋮s風扇系統的組成結構。
2、操縱開關，可真實演示汽車?yán)鋮s風扇系統的工作過程。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析汽車?yán)鋮s風扇控制系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車?yán)鋮s風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、實訓臺技術參數：
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：12009004mm	套	1
2	點火開關	全新	個	1
3	冷卻風扇全套材料（模擬開關/繼電器/風扇）	全新	套	1
4	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm (長×寬×高)	臺	1
5	故障模擬與排除裝置	全新	套	1
6	電源變壓器及附件	全新	套	1
7	漏電保護開關	全新	套	1
8	實驗插接線	茂育	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車?yán)鋮s風扇系統接線考核實訓臺的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的汽車?yán)鋮s風扇系統接線考核實訓臺
2、設備質保：茂育將為各采購單位提供汽車?yán)鋮s風扇系統接線考核實訓臺說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>汽車?yán)鋮s風扇系統接線考核實訓臺選型錯誤或購買數量錯誤，造成本設備的退換貨要求，將不被接受；
4、設備貨期：本汽車?yán)鋮s風扇系統接線考核實訓臺的發貨期為參考值，如您需要了解實訓臺的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車?yán)鋮s風扇系統接線考核實訓臺的技術咨詢。
