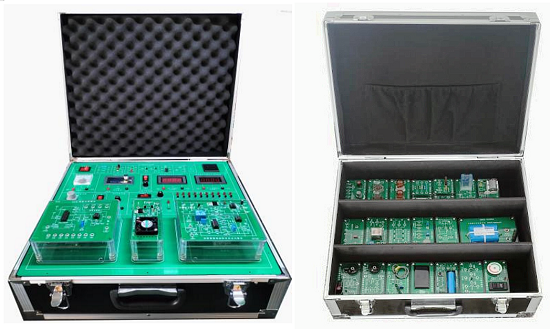

MYQX-9B汽車電工電子實驗裝置

一、汽車電工電子實驗裝置-功能
1、具備汽車電工電子、數電模電電路常用的+12V、+5V電源，電源具備短路保護功能，能對被供電電路的短路故障提供一定的保護；
2、信號發生器模塊：
（1）工作電壓:3.3~30V;
（2）頻率范圍:1Hz~150KHz;
（3）頻率精度:在每個范圍上的精度是2%左右;
（4）信號負載能力:輸出電流可在5~30ma左右;
（5）輸出幅度:PWM幅值與供電電壓相等;
（6）環境溫度:L-20~+70"C.
（7）用作方波信號發生器，產生方波信號供實驗開發使用;
（8）用來產生控制電機驅動器的方波信號;
（9）產生可調脈沖，供MCU使用;
（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。
具備PWM信號發生器電路1個，能輸出方波等信號，供實驗、實訓使用；
▲3.系統的電工電子實驗實訓區域具備多種電阻器、電位器、電容、電感、保險絲等常用元器件；以及不同類型熱敏電阻、繼電器、車燈等硬件資源，供電工電子技術學習使用；能組成汽車的分壓電路（電機調速電路等）、限流電路（LED驅動限流電路等）、充放電電路、繼電器控制電路、測溫電路、保護電路等，并可以結合其他電路進行更多實驗、實訓；
▲4.系統的模擬電路實驗實訓區域具備運算放大器、NE555電路、三端穩壓電源、穩壓電源、二極管、整流橋、NPN三極管、PNP三極管，達靈頓三極管、NMOS、PMOS、IGBT、直流電機、交流發電機等硬件資源，供模擬電路技術學習使用；能組成汽車發電電路、整流電路、穩壓電路、驅動電路、電機控制電路等，并可以結合其他電路進行更多實驗、實訓；
▲5.系統的數字電路實驗實訓區域具備與門、或門、非門基本數字電路，并提供多個開關輸入、LED輸出、AD（模數轉換）、DA（數模轉換）、單片機等汽車常用功能部件供學習使用；能組成汽車電控系統中的多種數字電路，傳感器信號采集、模擬電壓輸出等教學內容，并可以結合其他電路進行更多實驗、實訓；6.易損元器件采用直插設計，方便于損壞后的快速、便捷更換，降低維修等待時間，方便于維護，以保障設備可以被最大化利用；
二、汽車電工電子實驗裝置-配置與技術參數：
1.供電接口：
(1) 12V電源接口1個：12V/2A
(2) 5V電源接口1個：5V/3A
(3)電源輸出指示燈：2個
(4)電源控制開關：1個
(5) 直流電壓表，直流數字電流表模塊：三位半直流電壓表電流表顯示，AC9V供電，面板2mm接線端子引出。
（6）正負100UA電流表1個。
2.模塊實訓區：
可便捷安裝8塊實訓模塊，整體美觀整潔。
▲3.汽車電子模塊硬件配置：
汽車電子模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。
1）透明電阻模塊 3塊
每塊安裝3種電阻，元件引腳2mm端子引出。
2）可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
3）二極管模塊1塊
安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。
4）三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
5）MOS管，IGBT管模塊1塊
MOS管：2個（N、P） IGBT：一個
6）保險模塊2塊
安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出 。
7) PTC熱敏電阻：3個（不同K值）
8) NTC熱敏電阻：3個（不同K值）
9）DPDT開關模塊1塊
安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
10）單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
11）IS05針繼電器模塊1塊
安裝多個5針繼電器，元件引腳2mm端子引出。
12）電容器：4個（不同封裝、電容值）
13）電感器：2個（不同封裝、電感值）
14）喇叭模塊 1塊
安裝喇叭等器件，元件引腳2mm端子引出。
15）閃光燈模塊 1塊
安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
16）光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
17）霍爾效應傳感器模塊 1塊
  通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
18）18650電池模塊 1塊
  安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
19）電池充放電模塊 1塊
  配合18650電池模塊，可實線電池的充放電實訓，使學生更加直觀深刻理解電池充放電的原理。
20）三相交流發電機模塊 1塊
  通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
21）整流濾波模塊 1塊
  安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
22）空調電子扇控制模塊 1塊
提供MOSFET，PWM信號驅動與功放電路，汽車空調電子扇，引腳2mm端子引出。
23）通用IC集成座模塊 1塊
24）A/D 轉換1塊
25）D/A 轉換1塊
26)運算放大器：1個
27) NE555定時器模塊：1個
28）三端穩壓電源：1個
29)整流二極管：1個
30)穩壓二極管：1個
31)發光二極管：1個
32)三極管：2個（PNP、NPN）
4.數字電路教學硬件配置：
(1)與門電路：1個
(2)或門電路：1個
(3)非門電路：1個
(4) AD轉換器：1個（并行）
(5) DA轉換器：1個（并行）
(6)汽車單片機：1個（8位，最小系統）
(7)帶限流電阻LED（邏輯電平指示）：10個
(8)邏輯電平開關：10個

---
