液壓傳動系統介紹

液壓傳動系統結構介紹：

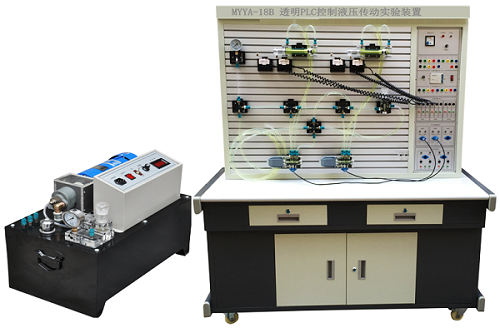

本系統采用透明液壓元件、組合插式結構、活動油路接頭、通用電器線路。利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制、實驗及測試�？梢宰寣W(xué)生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的必備儀器。

一液壓傳動系統電氣控制面板功能介紹：
1、額定電壓：220V 頻率：50Hz
2、油泵電機與換向閥1、換向閥II具有聯鎖功能，既油泵電機未起動時，換向閥I、換向閥II控制電路均不能工作。
3、起動油泵電機時，應先將電機調速器的調速旋鈕逆時針到最慢位置，然后啟動按鈕，再將調速器旋鈕順時針到所需要的轉速或油路工作壓力。
4、換向閥電氣控制線路，有三種工作狀態：停止、換向I、換向II，它即可控制三位四通電磁閥，也可控制二位四通（二位二通）電磁閥。
5、換向時由“小三線”插座輸出二組之一的220V電壓控制電磁鐵。
6、在控制二位四通（二位二通）電磁閥時，換向I狀態電磁鐵得電工作，停止或換向II狀態電磁鐵失電不工作。
7、換向I狀態既可由按鈕直接控制，也可由常閉停止插孔（常開啟動插孔）配合行程開關，壓力繼電器等進行外部自動控制。
8、常開啟動插孔要求與插孔連接的是常開觸點，并當常開觸點閉合一次（或閉合）是，“小三線”插座換向I組輸出24V電壓，線路具有自鎖功能。常閉停止插孔要求與插孔連接的是常閉觸點，并常閉觸點打開一次（或打開）時，“小三線”插座將每有電壓輸出。
9、換向閥I、換向閥II控制電路操作與功能完全一樣。
二、電氣控制器件：
1、主要由電流部分，油泵控制單元，PLC控制單元繼電器控制單元。PLC輸入、輸出單元與PLC可編程控制器（可選）以及行程開關（常開、常閉）等組成。
三、電氣控制器件介紹：
1、電源部分：輸入電壓：AC220V、50HZ
2、輸出電壓：DC24V、AC24V
3、當連線有誤時，將自動斷開輸出電源，過載指示燈亮，檢察出錯誤，正確接好后按下復位，電源供電總電源、代漏電保護、工作指示、保險。
