吸附吸傳熱傳質性實訓臺

一、MYCN-39 吸附吸傳熱傳質性實訓臺-概述：

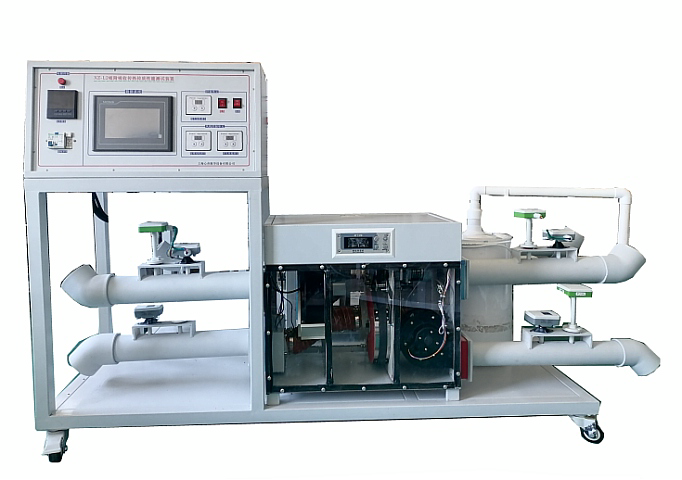

實驗臺由空氣處理裝置、除濕轉輪、再生加熱器、風機、空調室、溫度/濕度傳感器、系統等組成。實驗臺中的空氣預處理裝置可產生不同溫度、濕度的處理空氣，以模擬空氣參數的變化；除濕轉輪部分擬分別采用單輪結構，可分成再生區、處理區，且各區的角度可根據研究需要相應地進行調整；風機以便調節系統的風量，轉輪配置調速裝置以實現轉速的調節；再生加熱器可對再生空氣分別采取蒸汽加熱和；系統的空氣流程也可進行相應的調整。

二、技術及性能參數：
1、工作環境溫度0-40℃。
2、工作環境濕度：< 80% 。
3、單相220V/50 Hz。功率：3.5KW
4、風速度可調整。最大400M/H
5、組裝后外形尺寸：2500×700×1200（mm）
三、設備功能組成：
是采用吸附的方法除掉空氣中的水分，由附載特殊材料的吸濕物質（分子篩，硅膠，氯化鋰等）做成的除濕轉輪，被靜止的密封條分成90°的再生區和270°的處理區，隨著轉輪緩慢的（8~10轉/小時）轉動，轉輪在處理區吸附水分后轉到再生區被再生（脫附），然后又進入處理區吸附水分，從而連續不斷的處理空氣，使之達到要求的濕度。對于不同的生產環境或?qū)嶒炇�，有著不同的濕度要求，可提供露點溫度從-20~-60℃干燥空氣。
四、系統主機組成：
1、主要由送風管、出風管送、加濕器，溫濕度變送器測量元件組成，平臺底部安裝有四個可移動輪子，方便移動
2、處理空氣與再生空氣風量可調節，可實現三檔或無極調節，可對空氣進行吸附除濕，開展吸附除濕與再生實驗
3、再生空氣循環試驗臺：
1）采用加熱器加熱，熱阻小、換熱效率高，
2）溫度控制精準；
3）再生空氣溫度控制，準確度在±0.2℃
4）再生空氣風機，可調速度風機、可調節電加熱器，
5）再生空氣30-100℃；
4、濕度變量加濕器：
電子式功率，可調節空調空間的濕度，0-100HR。
5、空氣處理系統：
 1）由再生空氣管道、再生空氣管道、送風機、溫度、濕度、測量系統組成
2）管道直徑100MM，材質：金屬
6、空氣加熱器：、
再生空氣30-100℃，功率3.5KW
7、主機系統：
1）處理風量：170M3/H，功率：3.5KW，處理風剩余壓100PA，出風口120MM，除濕：3KG/H，再生風量200M3/H，，再生風口125MM
2）可對空氣進行吸附除濕，開展吸附除濕與再生實驗
3）處理空氣與再生空氣風速可調節；
3）具有加濕設備，可實現處理空氣與再生空氣
8、控制柜：
板金噴結構，美觀大方
9、顯示系統：
1）7寸觸摸屏，可顯示進出風濕溫度，進出風壓力（傳感器200PA）、可顯示各點溫度，壓力。流量，風速度
2）測量、顯示、存儲所有用電設備功率，包括再生加熱功率、處理空氣與再生空氣風機功率、轉輪電機功率，精度≤1%；
10、測量系統
1）可準確控制風機功率、處理空氣與再生空氣溫度、相對濕度、轉輪轉速
2）處理空氣與再生空氣流量計、高精度溫濕度傳感器、調節系統、數據采集與顯示等組成
3）測量、顯示、存儲處理空氣與再生空氣流量，精度：±1%
4）測量、顯示、存儲處理空氣與再生空氣進出口溫濕度傳感器，溫度：±0.1℃，相對濕度±2%
10、數據模擬量
模擬輸入4-20MA，電壓：DC24V，輸入通道8路，通信協議：485/232。輸出4-20MA。
五、主要用途：
1、了解轉輪除濕空調原理
2、了解轉輪除濕空調處理過程
3、測試濕氣在轉輪除濕系統中各個點的濕度實驗
4、通過實驗加深對掌握測量熱質交換過程、相對濕度、阻力特性的方法；熱交換效率系數和接觸系數的測定方法

---
