接觸器聯鎖的三相異步電動機正反轉控制線路實驗

接觸器聯鎖的三相異步電動機正反轉控制線路實驗：操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18－32	配熔體3A	2
KM1、KM2、	交流接觸器	CJX2-0910	線圈AC380V	2
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1	整定電流0.63A
SB1、SB2、SB3	按鈕開關	LAY16	一常開一常閉自動復位	3	SB2、 SB3用綠色 SB1紅色
XT	接線端子排	TB15	AC660V25A	10位
M	三相鼠籠式異步電動機		UN380VIN0.53A PN160W	1

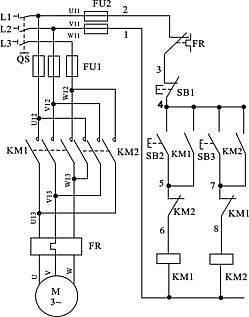

二、接觸器聯鎖的三相異步電動機正反轉控制線路實驗電路圖：

                                圖
圖控制線路的動作過程是：

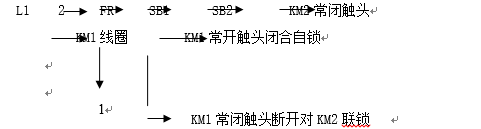

1. 正轉控制  合上電源開關QS，按正轉起動按鈕SB2，正轉控制回路接通：

接觸器KM1的線圈通電動作，主觸頭閉合，主電路按U1、V1、W1相序接通，電動機正轉。

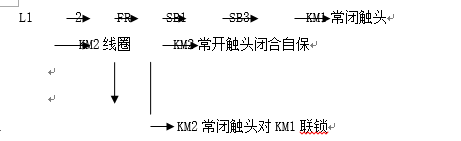

（2）反轉控制  要使電動機改變轉向（即由正轉變?yōu)榉崔D(zhuǎn)）時，應先按下停止按鈕SB1，使正轉控制電路斷開，電動機停轉，然后才能使電動機反轉，為什么要這樣操作呢？因?yàn)榉崔D(zhuǎn)控制回路中串聯了正轉接觸器KM1的常閉觸頭。當KM1通電工作時，它是斷開的，若這時直接按反轉按鈕SB3，反轉接觸器KM2是無法通電的，電動機也就得不到電源，故電動機仍然處在正轉狀態，不會反轉，當先按下停止按鈕SB1，使電動機停轉以后，再按下反轉按鈕SB3，電動機才會反轉。這時，反轉控制線路為：

反轉接觸器KM2通電動作，主觸頭閉合，主電路按W1、V1、U1相序接通，電動機電源相序改變了，故電動機作反向旋轉。
三、安裝與接線：

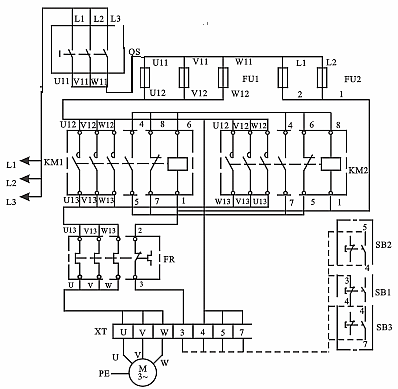

                          圖

                                                          圖
在掛箱上選定QS、FU1、FU2、KM1、KM2、FR、SB1、SB2、SB3及XT等器件。接線按圖（C）所畫的連續線表示的單元接線圖接線，其中動力電路用黑色線,交流控制電路用紅色線，實線表示明配線，虛線表示暗配線（即板后接線），安裝與接線后應符合第二章2-1的要求。
四、檢測與調試：
仔細檢查確認接線無誤后，接通交流電源，按下SB2，電機應正轉（電機右側的軸伸端為順時針轉，若不符合轉向要求，可停機，換接電機定子繞組任意兩個接線即可）。按下SB3，電機仍應正轉。如要電機反轉，應先按SB1，使電機停轉，然后再按SB3，則電機反轉。若不能正常工作，則應分析并排除故障，使線路能正常工作。
