三相異步電動機的多地按制實驗說明

一、操作所需電器元件明細表見表1                                    表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
KM	交流接觸器	CJX2-0910	線圈AC380V	1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
SB11 SB12 SB21 SB22	按鈕開關	LAY16		4	SB11、SB21綠色 SB12、SB22紅色
XT	接線端子排		AC660V25A	10位
M	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	1


                                               圖

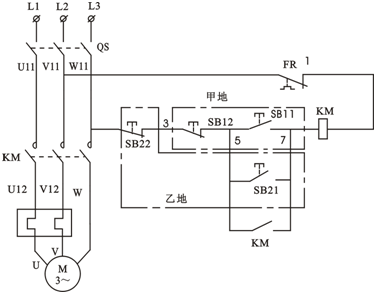

該線路圖中，SB11和SB12為甲地的起動和停止按鈕；SB21和SB22為乙地的起動和停止按鈕。它們可以分別在兩個不同地點上，控制接觸器KM的接通和斷開，進而實現兩地控制同一電動機起、停的目的。
三、安裝與接線
布置與接線可參考圖，操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

                                         圖
四、檢測與調試
經檢查接線無誤后，接通交流電源并進行操作，若操作中出現不正常故障，則應自行分析加以排除。
