三相線繞式異步電動機自動控制線路實驗說明

一、操作所需電器元件明細表見表17

代號	名稱	型號	規(guī)格	數(shù)量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.65~1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM1～KM3	交流接觸器	CJX2-0910	線圈AC380V	3
FR	熱繼電器	JRS1D-25	整定電流0.63~1A	1
KT1、KT2	通電延時時間繼電器	ST3PA-B	輸入交流AC380V	2	②、⑦ 加AC380V
	繼電器方座	PF-083A		2
SB1、 SB2	按鈕開關	22LAY16		2	SB1綠色 SB2為紅色
XT	接線端子排		AC660V25A	15位
M	三相繞線轉子異步 電動機		UN380V（Y） IN0.5A	1
	繞線式異步電動機 轉子外接電阻箱		15/5/2/0Ω	1

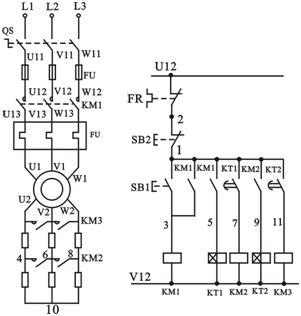

二、電路圖：

                                 圖17（a）

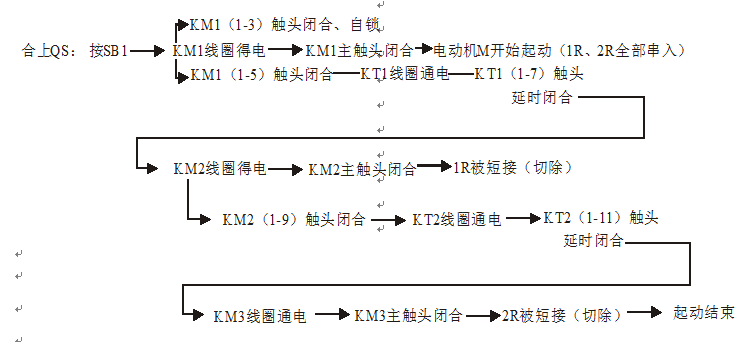

圖17（a）采用時間繼電器來控制轉子電阻的分斷切除，該線路的動作過程為：

三、安裝與接線

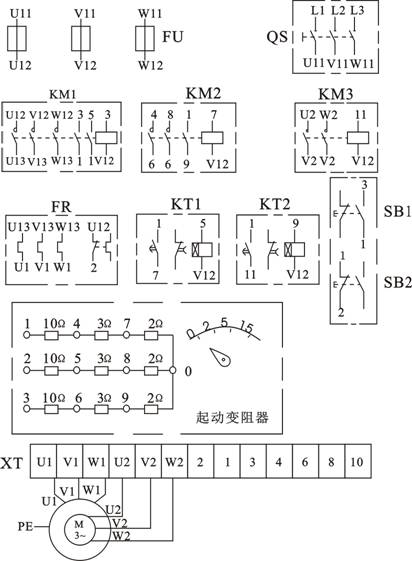

布置與接線可參考圖17（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

                                      圖17（b）
四、檢測與調(diào)試：
檢查接線無誤安裝牢固后，可接通交流電源，觀察動作過程是否符合電路圖的要求，若不符合控制線路的動作過程則應停機分析，并排除故障。
