智力競賽搶答器實驗說明

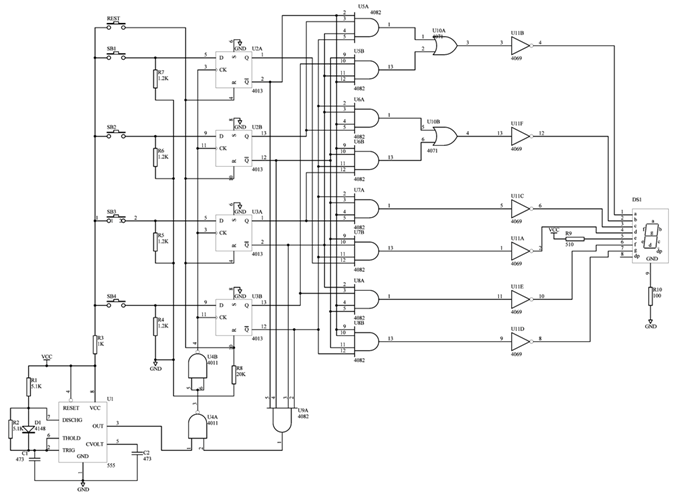

智力競賽搶答器實驗電路原理圖

                                                      圖1（a）
二、智力競賽搶答器實驗線路原理簡述：
設參賽為A、B、C、D四組，每一組有一個搶答按鈕，主持人前有一個清零按鈕和一個字符顯示器。搶答時，哪一組先按按鈕，將顯示哪一組的字符，后按者不顯示。搶答前，主持人按清零按鈕，顯示器顯示0字符。
4個D觸發器的D端作為搶答操作狀態輸入，設A組先按按鈕，A組的D=1，在CP作用下，Q_A=1，   =0。由于    =0，使門G₁輸出為1，G₂門輸出為0，封鎖了CP，使其他后按的D狀態傳不到Q端。當A輸出為1時，其他輸出為0，通過譯碼電路，使數碼管顯示“A”字符。字符顯示譯碼器的譯碼表如下。
字符顯示譯碼器的譯碼表：

QA    QB    QC    QD	a       b      c      d      e      f      g
0      0      0      0	1       1      1      1      1      1     0
1      0      0      0	1       1      1      0      1      1     1
0      1      0      0	0       0      1      1      1      1     1
0      0      1      0	1       0      0      1      1      1     0
0      0      0      1	0       1      1      1      1      0     1

（由上表可寫出各段字符邏輯表達式）

CP脈沖源用555定時器構成方波信號產生器，當R₁=R₂=5.1K，C=0.47uF，則方波源頻率為1KHz。
三、印刷線路板元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器       電容器	RJ-0.5W-100Ω±1℅	1
2		RJ-0.5W-510Ω±1℅	1
3		RJ-0.5W-1.2KΩ±1℅	4
4		RJ-0.5W-1.5KΩ±1℅	1
5		RJ-0.5W-5.1KΩ±1℅	2
6		RJ-0.5W-20KΩ±1℅	1
7		CC-63V-0.01uF	1
8		CC-63V-0.47uF	1
8	二極管	1N4007	2
9	定時器	HA17555	1
10	四輸入雙與非門	CD4082	5
11	二輸入四或門	CD4071	1
12	二輸入四與非門	CD4011	1
13	六施密特觸發器	CD40106	1
14	雙D觸發器	CD4013	2
15	集成快座	14P	10
16	集成快座	8P	1
17	微動按鈕		5
18	數碼管	共陰七段(紅色)	1
19	接線柱	Φ3 弱電座	2	紅1、黑1

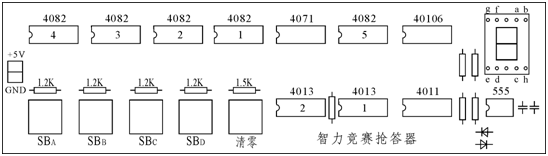

20	電子線路板		1

四、集成電路的識別及線路檢查：
對照原理線路圖各集成電路的引腳和印制線路板的元器件排列圖，用萬用表檢查印刷線路板的走線是否正確。
五、搶答操作試驗 ：
按清零鍵，顯示器顯示“0”。
先按A鍵，顯示器將顯示“A”，操作其余B或C或D鍵均無效，即顯示器仍顯示“A”。
再按清零鍵，顯示器恢復顯示“0”。
先按B、C、D三個中的任一鍵，則顯示器顯示相應的一個字符，再按其它各鍵均無效。作重復多次試驗，認識搶答器的功能。
