時間繼電器控制雙速電機的控制線路實驗

時間繼電器控制雙速電機的控制線路實驗-操作所需電器元件明細表：

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63~1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18-32	配熔體3A	2
KM1~KM3	交流接觸器	CJX2-0910	線圈AC380V	3
KT	通電延時時間繼電器	ST3PC-B	輸入交流AC380V	1	一常開 一常閉
	繼電器方座	PF-083A		1
SA	轉換開關	KN1-303		1	中間為完全斷開
XT	接線端子排	JF5	AC660V25A	10位
M	雙速異步電動機	WD24	UN380V IN0.6A	1

二、電器圖：

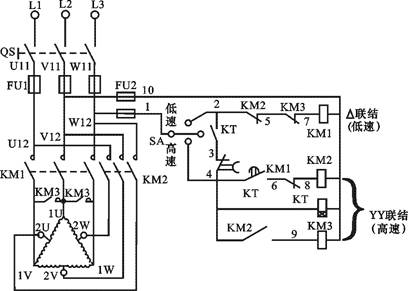

                                            圖1（a）
該控制線路的工作原理如下：當開關SA扳到中間位置時，電動機處于停止。如把開關扳到標有“低速”的位置時，接觸器KM1線圈獲電動作，電動機定子繞組的3個出線端IU、IV、IW與電源聯結，電動機定子繞組接成△以低速運轉。如把開關SA扳到標有“高速”的位置時，時間繼電器KT線圈首先獲電動作，它的常開觸頭KT瞬時閉合，接觸器KM1線圈獲電動作，使電動機定子繞組接成△，首先以低速起動。經過一定的整定時間，時間繼電器KT的常閉觸頭延時斷開，接觸器KM1線圈斷電釋放，KT常開觸頭延時閉合，接觸器KM2線圈獲電動作，緊接KM3接觸器線圈也獲電動作，使電動機定子繞組被接觸器KM2、KM3的主觸頭換接成雙Y，以高速運轉。
三、時間繼電器控制雙速電機的控制線路實驗安裝與接線：

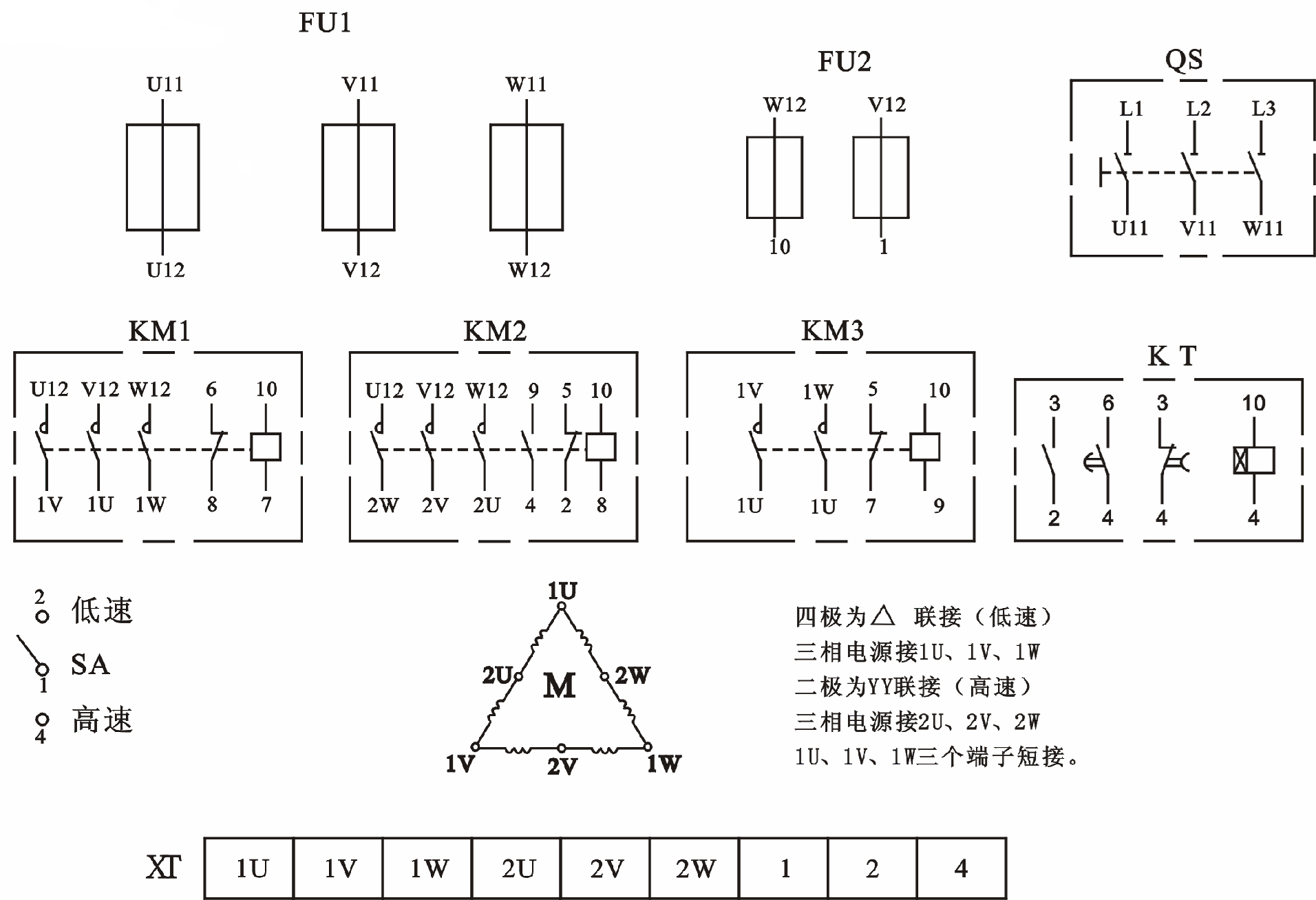

布置與接線可參考圖33（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。

                                                                圖1（b）
四、時間繼電器控制雙速電機的控制線路實驗檢測與調試：
電機繞組的六個端子先不接，調節通電延時時間繼電器，使延時時間約5秒。再把電機的六個端子接上，確認接線無誤，操作者可接通交流電源自行操作，若出現不正常，則應分析并排除故障。
