    簡易同步電動機的能耗制動控制線路實驗

    一、操作所需電器元件:(明細表見表1 )
    代號 名稱 型號 規格 數量 備注
    QS1 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.65~1A 1
    FU 螺旋式熔斷器 RL1-5 配熔體3A 3
    QS2、QS3 轉換開關 KNG3-1   2
    XT 接線端子排   AC660V25A 13位
    DW-05 電阻箱   90V /1.3A 4
    M 凸極式同步電動機   UN380V(Y)IN0.35A 1

    二、電路圖:

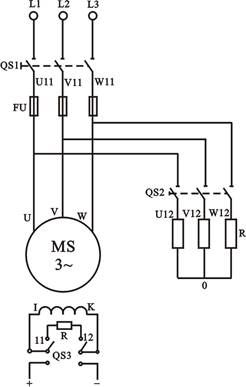

                                     圖1
    圖中同步電動機制動的原理:同步電動機停車時,如需要進行電力制動,則無例外地采用能耗制動。這時,將運轉中的同步電動機定子電源斷開,再將定子繞組接于一個外電阻R上,并保持轉子勵磁繞組的直流勵磁,同步電動機就成為電樞被R短接的同步發電機,這就能很快地將轉動的機械能變換為電能,最終成為熱能而消耗在電阻R上,電動機即被制動。
    三、安裝與接線:
    布置與接線參考圖2,操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。

                                                                        圖2
    四、檢測與調試:
    同步電動機起動前,先將QS3合向上面﹝即同步機勵磁繞組短接R1-1(90Ω)﹞,接通交流電源:“合”QS1使同步機全壓起動,待電機轉速接近1500r/min,將QS3合向下面(即同步機勵磁繞組接向輸出電壓為12V左右的勵磁電源),讓同步電機在同步轉速下運行幾分鐘。斷開QS1,觀察電機停機所需時間,重復上述起動過程,斷開QS1,合上QS2觀察電機能耗制動的停機時間。
