并勵直流電動機電樞回路串電阻起動與調速實驗

并勵直流電動機電樞回路串電阻起動與調速實驗：操作所需電器元件明細：（表見表1 ）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.65~1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	2
KM1~KM3	交流接觸器	CJX2-0910	線圈AC380V	3
KA	交流接觸器	CJX2-0910	線圈AC380V	1
KT1、 KT2	斷電延時時間繼電器	ST3PF	輸入交流380V	2
	繼電器方座	PF-083A		2
XT	接線端子排		AC660V25A	16位
R1、R2	電阻箱		90Ω/1.3A	2
SA	主令開關		零位、左右各三檔	1
KI1	過電流繼電器	JL4-11Z	0.7~3A	1
KI2	欠電流繼電器	DL-13	0.08~0.16A	1
M	并勵直流電動機		UN220V	1
V	二極管	IN4007	1000V1A	1
R	電阻		900Ω＋900Ω	1

二、電路圖：

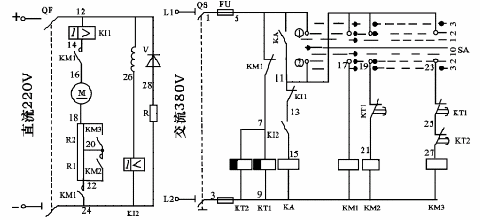

                                                                    圖1（a）
電樞回路串電阻器的起動與調速控制電路工作過程如下：1）起動前的準備工作狀態。將主令開關SA的手柄放在零位，電樞電源的開關合上，調節電壓至220V，再合上控制電路的開關，因為直流電動機并勵繞組中流過額定電流，欠電流繼電器KI2線圈通電吸合，零壓繼電器KA回路中KI2的常開觸頭閉合。主回路過電流繼電器KI1不動作，通過SA（1-2）使KA線圈通電，并觸頭自鎖。與此同時，時間繼電器KT1的線圈也通電，其延時閉合的動斷觸頭立即分開，以保證起動時R1與R2都串入。
2）起動。起動時可將SA手柄由零位扳到3位，這時KM1通電，主觸頭閉合，接通電動機電樞電路，電動機在電樞串有兩段起動電阻R1與R2的情況下開始起動。在電動機開始起動的同時， KM1的常閉觸頭使KT1斷電，經過一段延時后，其延時閉合的動斷觸頭閉合，切除起動電阻R1，電動機進一步加速。另外，KT2，經過一定延時，其延時閉合的動斷點閉合，接通加速接觸器KM3的線圈回路，KM3的常開主觸頭閉合，切除最后一段電阻R2，電動機進入全電壓運行，起動過程結束。
3）調速。要使電動機運行在低速時，可將主令開關的手柄扳到“2”或“1”位，則電動機就在電樞串有兩段或一段電阻下運行，其轉速低于主令開關處在3位時的轉速。
4）保護。電動機發生過載或短路時，主回路過電流繼電器KI1即動作，它切斷KA的通電回路，于是KM1、KM2、KM3均斷電，使電動機脫離電源。
當欠電流繼電器KI2勵磁線圈斷路時，它的已閉合的常開觸頭分開，切斷KA線圈電路，起同樣的作用。
當主令開關手柄處于零位時，KA才可能接通，否則無法起動電動機。同時也防止由于停電以后突然來電而產生的“自起動”，起零壓保護作用。
R是勵磁繞組的放電電阻，以防止勵磁繞組電源斷開瞬間在勵磁繞組中產生很大的自感電動勢而燒壞有關元器件。在正常情況下，利用二極管V的單向?qū)щ娦�，不會產生影響。
三、安裝與接線：

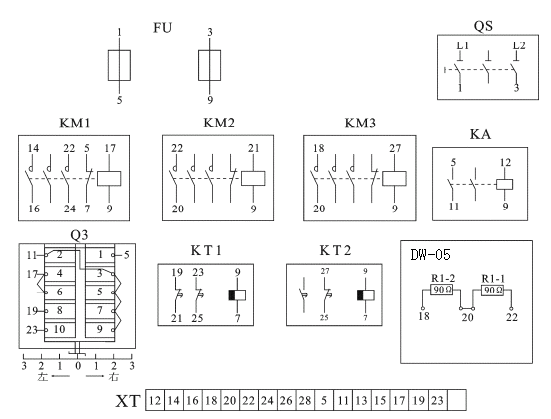

布置與接線參考圖2，操作者應畫出實際接線圖。安裝與接線后應符合第二章2-1的要求。

                                                                              圖2
四、檢測與調試：
1)KI1過電流繼電器的調節：調節直流電流在小于1.5A時不動作，大于1.5A該繼電器動作。2)KI2欠電流繼電器的調節：調節直流電流在小于0.08A不動作，在0.08~0.16該繼電器動作。3)KT1及KT2斷電延時時間繼電器的調節：輸入交流380V，KT1及KT2的動斷觸頭立即分開，斷電后，KT1約8秒的延時閉合，KT2約15秒的延時閉合。4）分別通入直流220V電源及交流380V電源，操作主令開關SA從零位到1、2、3位觀察并勵直流電動機的起動與調速是否正常，若不正常則就分析并排除故障。
