三相異步電動機點動和自鎖控制線路實驗

一、三相異步電動機點動和自鎖控制線路實驗-實驗?zāi)康模?/strong>
    1、通過對三相異步電動機點動控制和自鎖控制線路的實際安裝接線，掌握由電氣原理圖變換成安裝接線圖的知識。
    2、通過實驗進一步加深理解點動控制和自鎖控制的特點以及在機床控制中的應用。
二、選用組件：
    1、實驗設備

序號型號名           稱數 量

1 DQ10 三相鼠籠異步電動機(△/220V) 1件

2 DQ39 繼電接觸控制掛箱（一） 1件

3 DQ39-1 繼電接觸控制掛箱（二） 1件

    2、屏上掛件排列順序
      DQ39、DQ39-1
三、實驗方法：
    實驗前要檢查控制屏左側端面上的調壓器旋鈕須在零位，下面“直流電機電源”的“電樞電源”開關及“勵磁電源”開關須在“關”斷位置。開啟“電源總開關”，按下啟動按鈕，旋轉調壓器旋鈕將三相交流電源輸出端U、V、W的線電壓調到220V。再按下控制屏上的“關”按鈕以切斷三相交流電源。以后在實驗接線之前都應如此。
1、三相異步電動機點動控制線路：
按圖7-1接線。圖中SB₁、KM₁選用DQ39上元器件，Q₁、FU₁、FU₂ 、FU₃ 、FU₄選用DQ39-1上元器件，電機選用DQ10（△/220V）。接線時，先接主電路，它是從220V三相交流電源的輸出端U、V、W開始，經三刀開關Q₁、波形測試FU₁、FU₂、FU₃、接觸器KM₁主觸點到電動機M的三個線端A、B、C的電路，用導線按順序串聯起來，有三路。主電路經檢查無誤后，再接控制電路，從波形測試FU₄插孔V開始，經按鈕SB₁常開、接觸器KM₁線圈到插孔W。線接好經指導老師檢查無誤后，按下列步驟進行實驗：
(1)按下控制屏上“開”按鈕；
(2)先合Q₁，接通三相交流220V電源；
(3)按下啟動按鈕SB₁，對電動機M進行點動操作，比較按下SB₁和松開SB₁時電動機M的運轉情況。

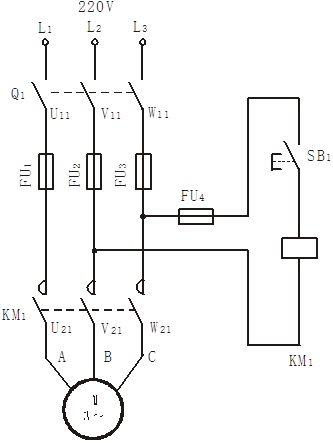

圖1 點動控制線路
2. 三相異步電動機自鎖控制線路：
按下控制屏上的“關”按鈕以切斷三相交流電源。按圖7-2接線，圖中SB₁、SB₂、KM₁、FR₁選用DQ39掛件，Q₁、FU₁、FU₂ 、FU₃ 、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V）。
檢查無誤后，啟動電源進行實驗：
    (1) 合上開關Q₁，接通三相交流220V電源；
    (2) 按下起動按鈕SB₂，松手后觀察電動機M運轉情況；
(3) 按下停止按鈕SB₁，松手后觀察電動機M運轉情況。

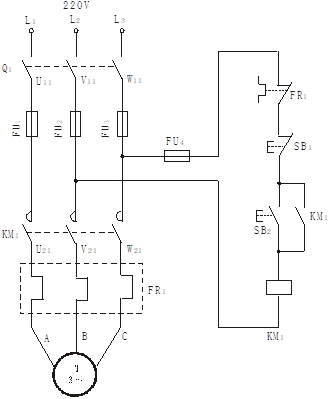

圖2 自鎖控制線路
三相異步電動機既可點動又可自鎖控制線路：

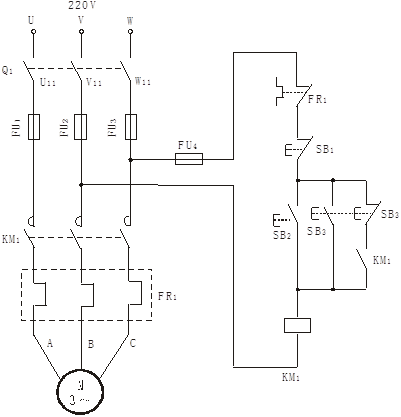

圖3 既可點動又可自鎖控制線路
按下控制屏上“關”按鈕切斷三相交流電源后，按圖7-3接線，圖中SB₁、SB₂、SB₃、KM₁、FR₁選用DQ39掛件，Q₁、FU₁、FU₂ 、FU₃ 、FU₄選用DQ39-1掛件，電機選用DQ10（△/220V），檢查無誤后通電實驗：
合上Q₁接通三相交流220V電源；
(2) 按下起動按鈕SB₂，松手后觀察電機M是否繼續運轉；
(3) 運轉半分鐘后按下SB₃，然后松開，電機M是否停轉；連續按下和    松開SB₃，觀察此時屬于什么控制狀態；
(4) 按下停止按鈕SB₁，松手后觀察M是否停轉。
四、討論題：
    1、試分析什么叫點動，什么叫自鎖，并比較圖7-1和圖7-2的結構和功能上有什么區別？
    2、圖中各個電器如Q₁、FU₁、FU₂、FU₃、FU₄、KM₁、FR、SB₁、SB₂、SB₃各起什么作用？已經使用了波形測試為何還要使用熱繼電器？已經有了開關Q₁為何還要使用接觸器KM₁？
    3、圖7-2電路能否對電動機實現過流、短路、欠壓和失壓保護？
    4、畫出圖7-1、7-2、7-3的工作原理流程圖。
