三相同步發電機不對稱運行實驗

一、實驗?zāi)康模?/strong>
1、掌握不對稱運行的相序方程式和等值電路。
   2、熟悉負序和零序參數及其測定。
   3、熟悉幾種不對稱穩態短路的分析。
二、預習要點：
1、對稱分量分析方法及使用條件
2、負序阻抗以及零序阻抗的含義
3、不對稱穩態短路的分析
三、實驗項目：
1、零序阻抗及負序阻抗的測定
2、單相短路不對稱運行實驗
3、相間短路不對稱運行實驗
四、實驗方法：
1、實驗設備

序號 型號 名稱數量

1 DQ03-1 導軌、測速系統及轉速表 1

2 DQ14 三相同步電機 1

3 DQ19 校正直流測功機 1

4 DQ22 直流電壓、毫安、電流表 1

5 DQ44 數/模交流電流表 1

6 DQ45 數/模交流電壓表 1

7 DQ25 智能型功率、功率因數表 1

8 DQ29 可調電阻器 1

9 DQ32 旋轉燈、并網開關及勵磁電源 1

10 DQ31 波形測試及開關板 1

2、控制屏上的掛件順序
DQ22、DQ29、DQ44、DQ45、DQ32、DQ29、DQ31
3、零序電抗及負序電抗的測定
（1）、零序電抗的測定

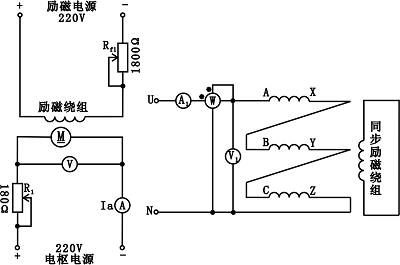

圖1 測定零序電抗接線圖
1）、按照?qǐng)D1接線，其中電阻R₁選用DQ27上的900Ω并聯900Ω共450Ω，電阻R_f1選用DQ27上的900Ω串聯900Ω共1800Ω阻值。將電阻R₁調至最大位置，電阻R_f1調至最小位置。并將電樞電源輸出電壓調至220V，為啟動電機做好準備。
2）、首先接通校正直流測功機的勵磁電源，然后接通電樞電源使電機旋轉，減小電阻R₁至最小位置使電動機全壓運轉，然后調節電阻R_f1使機組達到1500r/min。將同步發電機的定子繞組串聯連接，在端點上施加額定頻率的交流電壓，使電流數值（零序電流）等于0.25I_N。將此時所得到的數據記錄于表1中。
表1

測量數據 U₀（V） I₀（A） P₀(W)

數值

（2）、負序電抗的測定

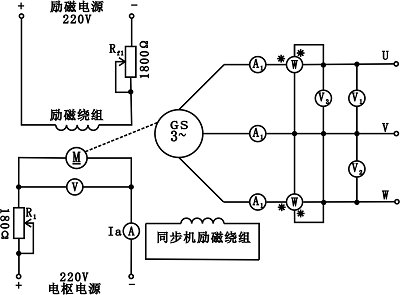

圖2負序電抗測定接線圖
   1）、按照?qǐng)D2接線，其中電阻R₁選用DQ27上900Ω并聯900Ω共450Ω阻值，R_f1選用DQ27上900Ω串聯900Ω共1800Ω阻值。將電阻R₁調至最大位置，電阻R_f1調至最小位置為起動電機做好準備。
   2）、按下控制屏上的啟動按鈕，調節控制屏左側調壓器使電壓升高，使電機運轉起來，如果同步電機為正轉則應調換相序使電機運轉方向?yàn)榉崔D(zhuǎn)，然后先接通校正直流測功機的勵磁電源，再接通電樞電源，使機組符合正轉旋轉方向，減小電阻R₁使校正直流測功機全壓運轉，調節勵磁電阻R_f1使機組轉速達到1500r/min,定子加三相對稱的電壓，使此時的電流等于0.25I_N，將此時的電壓U_-、電流I_-及功率P_-記錄于表2中。
表2

測量數據 U₁(V) U₂(V) U₃(V) U_-(V) I₁(A) I₂(A) I₃(A) I_-(A) P_-(W)

數值

其中：
4、單相短路不對稱運行實驗

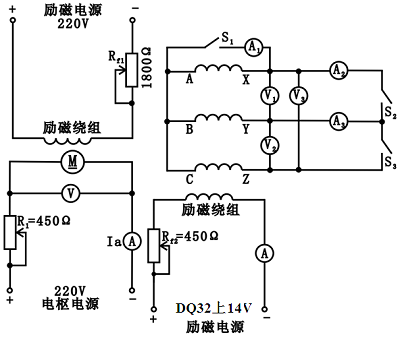

圖3三相同步發電機不對稱運行實驗接線圖
（1）、按照?qǐng)D3接線，圖中電阻選用DQ27掛件上對應阻值的電阻,開關S₁、S₂、S₃選用掛件DQ31上不同的開關。開關S₁、S₂、S₃均處于關斷狀態。
(2)、按照上述起動方法起動校正直流測功機，并使轉速達到1500r/min。然后調節同步發電機的勵磁電阻R_f2,使同步發電機輸出電壓達到額定值220V。此時三相同步發電機處于空載運行狀態。將U₁、U₂、U₃、I₁、I₂、I₃、I_a、I_f2數值記錄于表3中。
表3

運 行狀態 U₁(V) U₂(V) U₃(V) I₁(A) I₂(A) I₃(A) I_a(A) I_f2(A)

空載運 行

單相短路運行

相間短路運行

三相短路運行

（3）、保持同步發電機輸出電壓U=220V,然后將開關S₁閉合、開關S₂、S₃斷開，此時三相同步發電機處于單相短路運行狀態。將所得到的數據記錄于表3中。
（4）、保持同步發電機輸出電壓220V不變，然后將開關S₂閉合、開關S₁、S₃斷開，三相同步發電機處于相間短路運行。將測得的數據記錄于表3中。
（5）、保持同步發電機輸出電壓220V不變，然后將開關S₁斷開、開關S₂、S₃閉合，三相同步發電機處于三相穩態短路運行。將測得的數據記錄于表3中。
五、實驗報告
1、根據實驗數據計算同步電機的零序電抗和負序電抗。

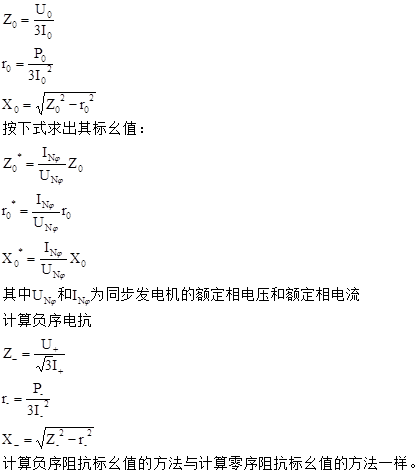

三相同步發電機的零序阻抗由下式求得：

2、當同步發電機的勵磁電流相同時，單相短路穩態電流I_K1、相間短路穩態電流I_K2以及三相穩態短路電流I_K之間的關系近似為
3、分析三相同步發電機不對稱運行時的危害。
