    三相變壓器實驗

    三相變壓器實驗-實驗?zāi)康模?
        1、通過空載和短路實驗,測定三相變壓器的變比和參數。
        2、通過負載實驗,測取三相變壓器的運行特性。
    二、預習要點:
        1、如何用雙瓦特計法測三相功率,空載和短路實驗應如何合理布置儀表。
        2、三相心式變壓器的三相空載電流是否對稱,為什么?
        3、如何測定三相變壓器的鐵耗和銅耗。
        4、變壓器空載和短路實驗時應注意哪些問題?一般電源應加在哪一方比較合適?
    三、三相變壓器實驗項目:
        1、測定變比
        2、空載實驗
        測取空載特性U0L=f(I0L),P0=f(U0L),   cosφ0=f(U0L)。
        3、短路實驗
        測取短路特性UKL=f(IKL),PK=f(IKL) ,cosφK=f(IKL)。
        4、純電阻負載實驗
        保持U1=UN,cosφ2=1的條件下,測取U2=f(I2)。
    四、三相變壓器實驗-方法:
    1、實驗設備
    序號 型 號 名                稱 數  量
    1 DQ45 交流電壓表 1件
    2 DQ44 交流電流表 1件
    3 DQ25 單三相智能功率、功率因數表 1件
    4 DQ06 三相心式變壓器 1件
    5 DQ27 三相可調電阻器 1件
    6 DQ31 波形測試及開關板 1件

        2、屏上排列順序
        DQ45、DQ44、DQ25、DQ06、DQ27、DQ31
        3、測定變比

    圖1  三相變壓器變比實驗接線圖
    實驗線路如圖1所示,被測變壓器選用DQ06 三相三線圈心式變壓器,額定容量PN=152/152/152W,UN=220/63.6/55V(相電壓127:63.6:31.8),IN=0.4/1.38/1.6A, Y/△/Y接法。實驗時只用高、低壓兩組線圈,低壓線圈接電源,高壓線圈開路。將三相交流電源調到輸出電壓為零的位置。開啟控制屏上電源總開關,按下“開”按鈕,電源接通后,調節外施電壓U=0.5UN=27.5V測取高、低線圈的線電壓UAB、UBC、UCA、Uab、Ubc、Uca,記錄于表1中。
               表1
    高壓繞組線電壓(V) 低壓繞組線電壓(V) 變比(K)
    UAB   Uab   KAB
    UBC   Ubc   KBC
    UCA   uca   KCA

    計算:變比K:

    平均變比:
    4、空載實驗

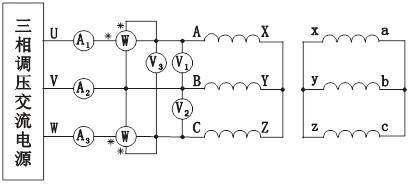

                           圖2三相變壓器空載實驗接線圖
      1) 將控制屏左側三相交流電源的調壓旋鈕調到輸出電壓為零的位置,按下“關”按鈕,在斷電的條件下,按圖2接線。變壓器低壓線圈接電源,高壓線圈開路。
        2) 按下“開”按鈕接通三相交流電源,調節電壓,使變壓器的空載電壓U0L=1.2UN。
        3) 逐次降低電源電壓,在(1.2~0.2)UN范圍內, 測取變壓器三相線電壓、線電流和功率。
        4) 測取數據時,其中U0=UN的點必測,且在其附近多測幾組。共取數據7-9組記錄于表2中。
    表2

    號
    實    驗    數    據 計  算  數  據
    U0L(V) I0L(A) P0(W) U0L
    (V)
    I0L
    (A)
    P0
    (W)
    cosΦ0
    Uab Ubc Uca Ia0 Ib0 Ic0 P01 P02










        5、短路實驗
        1) 將三相交流電源的輸出電壓調至零值。按下“關”按鈕,在斷電的條件下,按圖3接線。變壓器高壓線圈接電源,低壓線圈直接短路。
        2) 按下“開”按鈕,接通三相交流電源,緩慢增大電源電壓,使變壓器的短路電流IKL=1.1IN。

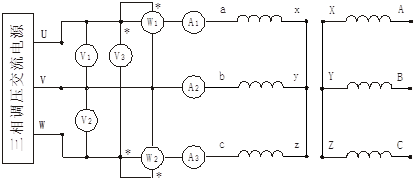

    圖3  三相變壓器短路實驗接線圖
    3) 逐次降低電源電壓,在1.1~0.2IN的范圍內,測取變壓器的三相輸入電壓、電流及功率。
        4) 測取數據時,其中IKL=IN點必測,共取數據5-6組。記錄于表4中。實驗時記下周圍環境溫度(℃),作為線圈的實際溫度。
    表4                           室溫      ℃

    號
    實    驗    數    據 計  算  數  據
    UKL(V) IKL(A) PK(W) UKL
    (V)
    IKL
    (A)
    PK
    (W)
    cosΦK
    UAB UBC UCA IAK IBK ICK PK1 PK2







    6、純電阻負載實驗

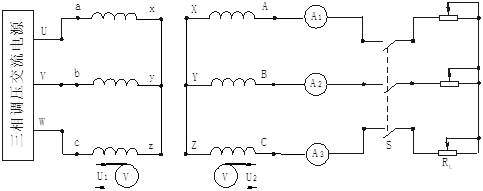

    圖4 三相變壓器負載實驗接線圖
    1) 將電源電壓調至零值,按下“關”按鈕,按圖3-7接線。變壓器低壓線圈接電源,高壓線圈經開關S接負載電阻RL,RL選用DQ27的1800Ω變阻器共三只,開關S選用DQ31掛件。將負載電阻RL阻值調至最大,打開開關S。
        2) 按下“開”按鈕接通電源,調節交流電壓,使變壓器的輸入電壓U1=UN。
      3) 在保持U1=U1N的條件下,合上開關S,逐次增加負載電流,從空載到額定負載范圍內,測取三相變壓器輸出線電壓和相電流。
    4) 測取數據時,其中I2=0和I2=IN兩點必測。共取數據7-8 組記錄于表5中。
        表5         U1=U1N=      V;           cosφ2=1
    序號 U2(V) I2(A)
    UAB UBC UCA U2 IA IB IC I2









    五、注意事項:
        在三相變壓器實驗中,應注意電壓表、電流表和功率表的合理布置。做短路實驗時操作要快,否則線圈發熱會引起電阻變化。
