    洗衣機的自動控制實驗

    洗衣機的自動控制實驗:實驗?zāi)康?/strong>
    學會利用PLC控制洗衣機的自動控制。

    、洗衣機的自動控制實驗器材
       1、可編程控制器實驗臺                                   1臺
       2、PLC-DEMO0010洗衣機自動控制演示版    1塊
       3、PC機(自備)                                           1臺
       4、編程電纜                                                   1根
       5、自鎖式連接導線(或扁平線)                   若干根

    三.實驗原理與實驗步驟

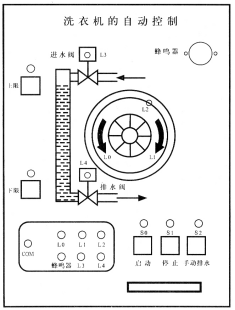

      1.  洗衣機自動控制演示版結構如圖所示。
      2. 本實驗用五個燈來演示系統的工作狀態。其中L3、L4表示電磁閥,L0、
    L1、L2表示電機。
      3. 控制要求:
        (1)首先按下啟動鍵,系統開始運行;進水閥L3燈亮,水注入洗衣機。
        (2)按下上限開關,進水閥關閉,L3燈滅。洗衣桶轉動開始洗衣,L0、L1間隔兩秒開始交替閃爍,表示洗衣桶左、右轉動。
        (3)洗衣過程延續8分鐘,時間到了后洗衣桶停止轉動,L0、L1燈滅。排水閥打開,L4燈亮。
        (4)按下下限開關,脫水桶轉動,L2燈亮。
        (5)一分鐘后,脫水結束,脫水桶停止,L2燈滅。并且蜂鳴器報警,一分鐘后停止。系統控制結束。
      4.實驗步驟:
        (1)打開實驗臺電源,編程器與PLC連接。
        (2)根據具體情況編制輸入程序,并檢查是否正確。
        (3)按圖接線,且檢查連線是否正確。
        (4)按下啟動按鈕,觀察運行結果。
    四.設計程序清單
          I/O地址分配
    輸入地址 輸出地址
    上限 I0.3 左轉L0 Q0.0
    下限 I0.4 右轉L1 Q0.1
    啟動 I0.0 脫水桶L2 Q0.2
    停止 I0.1 蜂鳴器 Q0.5
    手動排水 I0.2 進水閥L3 Q0.3
        排水閥L4 Q0.4
