電氣控制線路板安裝的要求

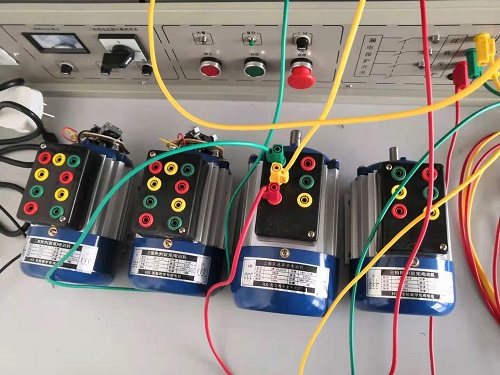

一、電氣控制線路板安裝的要求-安裝時的要求
1、板上安裝的所有電氣控制器件的名稱、型號、工作電壓性質和數值，信號燈及按鈕的顏色等，都應正確無誤，安裝要牢固，在醒目處應貼上各器件的文字符號。
2、連接導線要采用規定的顏色
（1）接地保護導線（PE）必須采用黃綠雙色；
（2）動力電路的中線（N）和中間線（M）必須是淺藍色；
（3）交流和直流動力電路應采用黑色；
（4）交流控制電路采用紅色；
（5）直流控制電路采用藍色。
3、導線的絕緣和耐壓要符合電路要求，每一根連接導線在接近端子處的線頭上必須套上標有線號的套管；進行控制板內部布線，要求走線橫平豎直、整齊、合理，接點不得松動；進行控制板外部布線，對于可移動的導線應放適當?shù)挠嗔浚�使絕緣套管（或金屬軟管）在運動時不承受拉力，接地線和其他導線接頭，同樣應套上標有線號的套管。
4、安裝時按鈕的相對位置及顏色
（1）“停止”按鈕應置于 “啟動”按鈕的下方或左側，當用兩個“啟動”按鈕控制相反方向時，“停止”按鈕可裝在中間。
（2）“停止”和“急停”用紅色，“啟動”用綠色，“啟動”和“停止”交替動作的按鈕用黑色、白色或灰色，點動按鈕用黑色，復位按鈕用是藍色，當復位按鈕帶有“停止”作用時則須用紅色。
5、安裝指示燈及光標按鈕的顏色
（1）指示燈顏色的含義
        紅——危險或報警
黃——警告
綠——安全
白——電源開關接通
（2）光標按鈕顏色的用法
紅——“停止”或“斷開”
黃——注意或警告
綠——“啟動”
藍——指示或命令執行某任務
白——接通輔助電路。

二、安裝后（在接通電源前的）質量檢驗
1、再次檢查控制線路中各元器件的安裝是否正確和牢靠；各個接線端子是否連接牢固。線頭上的線號是否同電路原理圖相符合，絕緣導線的顏色是否符合規定，保護導線是否已可靠連接。
2、短接主電路、控制電路, 用500V兆歐表測量與保護電路導線之間的絕緣電阻應不得小于2兆歐。
