CA6140車床電路實驗

一、CA6140車床電路實驗-操作所需電器元件明細表見表1                           表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10	脫扣器整定電流0.63~1A	1
FU	螺旋式熔斷器	RL1-15	配熔體2A	3
KM1 KM2 KM3	交流接觸器	CJX2-0910	線圈AC380V	3
FR1 FR2	熱繼電器	JRS1D-25	整定電流0.63~1A	2
SB1 SB2 SB3	按鈕開關	LAY16	一常開一常閉 自動復位	3
SA QS2	開關		一常開一常閉 手動復位	1
HL1 HL2	指示燈	XD	6.3V/0.15A	2
HL EL			HL6V EL24V	2	EL照明用 HL信號燈
M1 M2 M3	三相鼠籠式異步電動機		380V（Y/△）	3

二、電路圖

1、主軸電動機M1的控制：按下起動按鈕SB2，接觸器KM1的線圈獲電吸合，KM1主觸頭閉合，主軸電動機M1起動。按下停止按鈕SB1，電動機M1停轉。
2、冷卻泵電動機M2的控制：只能在接觸器KM1獲電吸合，主柚電機M1起動后，合上開關SA使接觸器KM2線圈獲電吸合，冷卻泵電動機M2才能起動。
3、刀架塊移動電機的控制：刀架塊移動電動機M3的起動是由安裝在進給操縱手柄頂端按鈕SB3來控制，它與交流接觸器KM3組成點動控制環節。將操縱手柄扳到所需的方向，壓下按鈕SB2，接觸器KM3獲電吸合，電動機M3獲電起動，刀架就向指定方向快速移動。

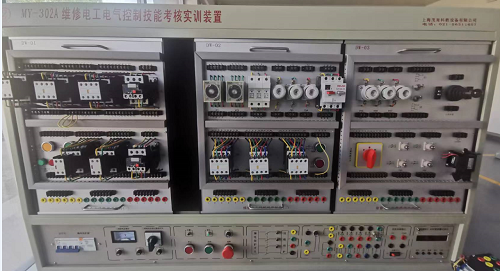

三、安裝與接線
布置與接線可參考前面實訓項目，操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。
