新能源電驅動傳動系統測功臺

一、概述
    磁粉測功機測試系統主要磁粉測功機、測量?jī)x器儀表、機械夾具等、控制柜等組成，采用高精度的轉矩傳感器、轉速傳感器采用60脈沖；整機靈敏度高，負載轉矩穩定性和測試重復性好；測試參數：電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率，系統具有手動測試方式（此方式可不連接電腦操作），即負載通過手動調節，數據手工記錄或采集，數據可鎖定；測試軟件操作簡單易學，通過電腦可實現手動、自動等測試方式，測試結果可進行曲線繪制，并可將數據導出；測試結果：電機測試數據以報表或曲線方式顯示或找印，可保存及下次打開查看顯示曲線時，可以修改曲線坐標參數及橫坐標、縱坐標的選擇。
二、硬件組成
1、ZF20KB磁粉測功機（標配安裝夾具一套，校準量臂砝碼一套）、三維調節臺；
2、測量?jī)x器儀表：NX6000測功機控制器、NX1000C直流電參數測量?jī)x、立式控制柜
3、軟件及接口（標配）
4、工控機及顯示器（帶有串行口）
三、指標參數
1) NX1000C直流電參數測量?jī)x： NX1000C直流電參數測量?jī)x

參    數	技  術  指  標
電    壓	0-300V ±（0.4％讀數＋0.1％量程）
電    流	0-50A  ±（0.4％讀數＋0.1％量程）
功    率	±（0.4％讀數＋0.1％量程）
電    源	AC220V±10％，50Hz±2％

2) NX6000測功機控制器

參數名稱	技  術  指  標
轉速范圍	0～20000rpm
轉矩范圍	10mN·m～200N·m（共18個量程，手動切換）
轉速精度	±0.2％
轉矩精度	±0.5％

四、測功機使用參數：
1）磁粉測功機
① 環境溫度：0℃-50℃
② 相對濕度：≤80%
③ 測試數據精度：轉矩 ≤0.5% 轉速 ≤0.2%
④風冷卻/水冷卻。 ●磁粉測功機

型 號	測試范圍		連續運行 功率(W)	短時運行 功率(W)	中心高	外形長*寬*高	重量 (Kg)
	轉矩(N.m)	轉速
ZF20KB	20	0-3000	2000	4000	180	750*340*340	80

五、測試軟件

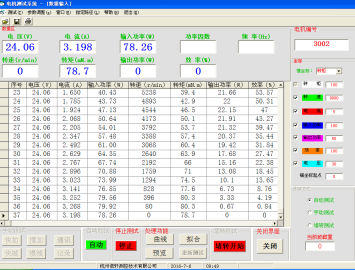

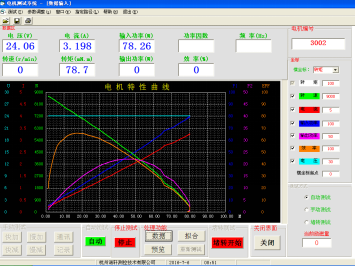

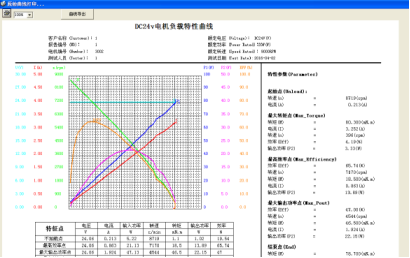

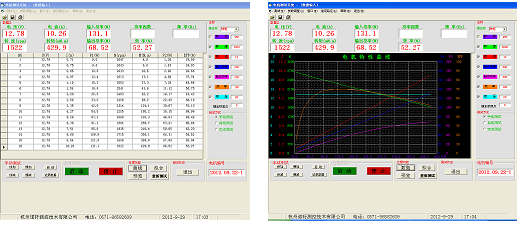

1）數據界面： 2）曲線界面 3）報表界面 實物參考：

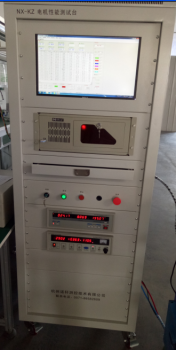

控制柜為立式柜！ 產品名稱、型號、數量

產品名稱	規格 型號	計量 單位	數量	備注
直流電參數測量?jī)x	NX1000C	臺	1	直流電參數（電壓、電流、功率）采集（300V、50A），精度：0.5級，通訊功能
測功機控制器	NX6000	臺	1	轉速、轉矩采集、測功機負載勵磁調節控制，精度：轉速：0.2級，轉矩0.5級。通訊功能。
磁粉測功機	ZF20KB	臺	1	20N.m,連續運行功率：2000W,短時運行功率：4000W最高轉速：3000r/min。配標定夾具、電機安裝夾具。
三維調節臺	三維調節臺	套	1	上下調節，左右調節，前后調節，配套磁粉測功機使用。
控制柜（立式）	NX-KZ	臺	1	測試系統控制（按鈕、開關、接觸器電路、空氣開關）,立式。
測試軟件	VB8.0	套	1	測功機性能測試，數據、曲線、報表。
工控機、顯示器	工控機、顯示器	套	1	工控機，顯示器（17寸）
