飽和蒸汽P--T關系實驗儀實驗教材

飽和蒸汽P--T關系實驗儀-主要用途：
測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。
二、飽和蒸汽P--T關系實驗儀主要技術參數：
1、外形尺寸：420*250*600mm
2、工作電壓：220V     功率：600W
3、最大壓力：≧1Mpa
4、蒸發器：紫銅管、厚度3mm
5、配有專用工具，可在閥門處直接加水。
三、實驗目的：
1、通過觀察飽和蒸汽壓力和溫度變化的關系，加深對飽和狀態的理解，從而樹立液體溫度達到對應于液面壓力的飽和溫度時，沸騰便會發生的基本概念。
2、通過對實驗數據的整理，掌握飽和蒸汽 P—T關系圖表的編制方法。
3、學會溫度計、壓力表、調壓器和大氣壓力計等儀表的使用方法。
4、能觀察到小容積和金屬表面很光滑（汽化核心很�。┑娘枒B(tài)沸騰現象。

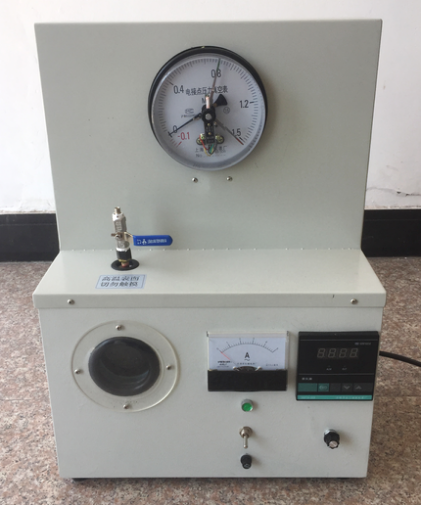

四、實驗設備：

                                              圖1

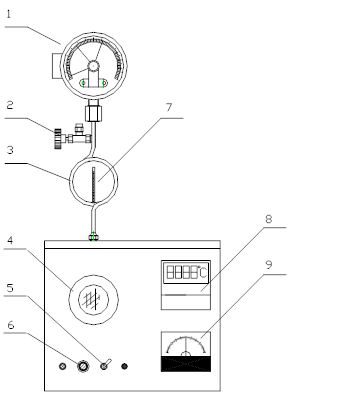

1、壓力表（－0.1～0～1.5㎏f/㎝²）    2、排氣閥  3、緩沖器   4、可視玻璃及蒸汽發生器   5、電源開關    6、電功率調節     7、溫度傳感器（0～300℃）      8、可控數顯溫度儀   9、電流表
三、實驗方法與步驟：
1、熟悉實驗裝置及使用儀表的工作原理和性能。
2、接通電源。
3、將調壓器輸出電流調至最大，待蒸汽壓力升至一定值時，將電流降至0.5A左右保溫，待工況穩定后迅速記錄下水蒸氣的壓力和溫度。重復上述實驗，在0～8kgf/cm²（表壓）范圍內實驗不少于6次，且實驗點應盡量分布均勻。
4實驗完畢后，將調壓指針旋回零位，并斷開電源。
5、記錄室溫和大氣壓力。
五、數據記錄和整理：
1、記錄和計算：

實驗次數	飽和壓力[kgf/cm2]			飽和溫度[℃]		誤差		備注
	壓力表讀值  P’	大氣壓力 B	絕對壓力     P－P’+B	溫度計讀值 t’	理論值t	[℃]	[%]
1
2
3
4
5
6

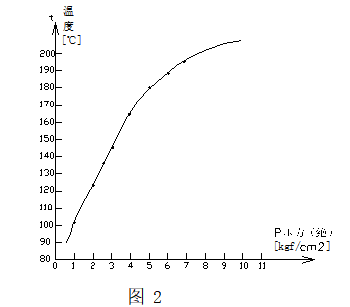

2、繪制P—t關系曲線：
將實驗結果點在坐標上，清除偏離點，繪制曲線。

3、總結經驗公式：

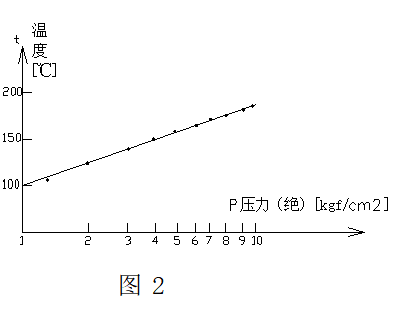

將實驗曲線繪制在雙對數坐標紙上，則基本呈一直線，故飽和水蒸氣壓力和溫度的關系可近似整理成下列經驗公式：

4、誤差分析：
通過比較發現測量比標準值低1%左右，引起誤差的原因可能有以下幾個方面：
（1）讀數誤差。
（2）測量儀表精度引起的誤差。
（3）利用測量管測溫所引起的誤差。
六、注意事項：
1、實驗裝置通電后必須有專人看管。
2、實驗裝置使用壓力為10kgf/cm²（表壓），切不可超壓操作。
