信號與系統實驗箱--DSP數字信號處理單元實驗

一、實驗?zāi)康?/strong>
了解DSP數字信號處理單元的功能、原理及其組成。
二、DSP數字信號處理單元的基本組成與工作原理
DSP數字信號處理單元的核心芯片是TI公司TMS320c5402，再配上A/D、D/A接口電路，即可在軟件的配合下完成數字濾波器的設計、卷積、信號分解、頻譜分析等實驗。下面分別作簡要介紹：
1.數字濾波器的設計：實驗平臺可以實現各種特性的濾波器，方法一、利用我們提供的“數字信號處理實驗 輔助設計與分析系統”，進行濾波器的設計；方法二、利用MATLAB自帶的濾波器設計軟件FDATOOL。用法：在MATLAB的命令窗口中輸入“FDATOOL”，再按回車即可。用上述兩種方法，將你要實現的濾波器的性能參數轉換為沖激響應的系數，將沖激響應系數和輸入信號（A/D轉換后的數字信號）進行相關運算后的數據從D/A輸出，即可實現你設計的濾波器。（MATLAB環境的使用請自行參閱相關書籍）
2.卷積：實驗平臺可以實現輸入信號的自卷積，也可實現輸入信號和系統信號的卷積。工作過程是DSP采集經A/D轉換后的輸入信號，如是自卷積則將采集到的數字信號進行自卷積；如是信號與系統卷積則將輸入信號與DSP內產生的（設是系統信號）信號進行卷積。
3.信號分解：對已知的輸入信號，經定性分析其頻率分量組成后，可用DSP同時實現對應各頻率分量的帶通濾波器，從而能將各頻率分量濾出，即分解了復雜信號。本系統可同時實現8個數字濾波器（系統帶一個有8路D/A的芯片TLC5608）。
4.頻譜分析：DSP將A/D轉換后的輸入信號進行FFT變換，變換后的數據（反映頻域中頻譜分量的大小）存在DSP的DRAM中，PC機經主機接口讀入該數據并作圖即可在PC機上顯示出輸入信號的頻率分量的組成及分量的大小。
5.DSP數字信號處理單元的組成

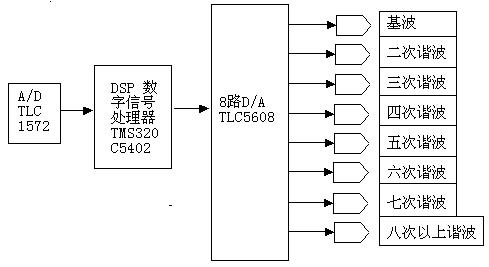

DSP數字信號處理單元的組成如圖20-1所示。

圖20-1 DSP數字信號處理單元組成示意圖
三、實驗報告要求
1.理解并描述DSP數字信號處理單元組成及實現各功能的信號處理過程；
2.設計能分解出頻率為3KHz方波的1至6次諧波的各濾波器的參數。
四、實驗設備
1.雙蹤示波器1臺
2.信號系統實驗箱1臺
3.PC機1臺
