    三相異步電動機的兩地按制電路實驗

    一、操作所需電器元件明細表見表10
    代號 名稱 型號 規格 數量 備注
    QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1
    KM 交流接觸器 CJX2-0910 線圈AC380V 1
    FR 熱繼電器 JRS1D-25 整定電流0.63-1A 1
    SB11 SB12
    SB21 SB22
    按鈕開關 LAY16   4 SB11、SB21綠色
    SB12、SB22紅色
    XT 接線端子排   AC660V25A 10位
    M 三相鼠籠式異步電動機   UN380V(Y)
    IN0.53APN160W
    1
    二、電路圖

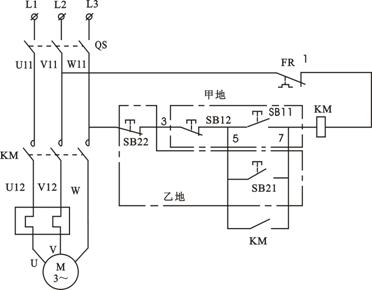

    圖10(a)
    該線路圖中,SB11和SB12為甲地的起動和停止按鈕;SB21和SB22為乙地的起動和停止按鈕。它們可以分別在兩個不同地點上,控制接觸器KM的接通和斷開,進而實現兩地控制同一電動機起、停的目的。
    三、安裝與接線

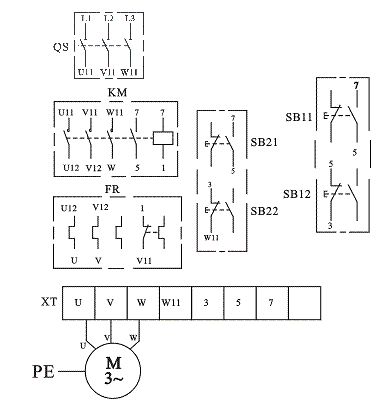

    布置與接線可參考圖10(b),操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

    圖10(b)
    四、檢測與調試
    經檢查接線無誤后,接通交流電源并進行操作,若操作中出現不正常故障,則應自行分析加以排除。
