三相線繞式異步電動機自動起動控制實驗

一、概述
三相繞線轉子異步電動機的優點之一是轉子回路可以通過滑環外串電阻來達到減小起動電流，提高轉子電路功率因素和起動轉矩的目的。在一般要求起動轉矩較高的場合，繞線轉子異步電動機得到了廣泛的應用。

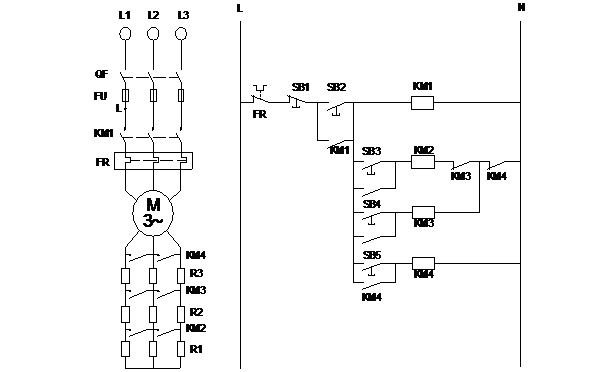

圖19是三相線繞式異步電動機自動控制線路。
起動時，合上空氣開關QF，引入三相電源。按下起動按鈕SB2，接觸器KM1的線圈通電，主觸頭閉合且其線圈KM1通過與開關SB2并聯的輔助常開觸點KM1實現自鎖，同時時間繼電器KT1通電，電動機串全部電阻起動。當延時一段時間以后，時間繼電器KT1的延時閉合觸點閉合，接觸器KM2的線圈通電，其主觸頭閉合且其線圈通過與時間繼電器的延時閉合觸點KT1 并聯的輔助常開觸點實現自鎖。電動機短接電阻R1起動，同時時間繼電器KT2的線圈通電。當延時一段時間以后，時間繼電器的延時閉合觸點閉合，接觸器KM3通電，主觸頭閉合且其線圈通過與時間繼電器的延時閉合觸點KT2并聯的輔助常開觸點KM3實現自鎖，同時其常閉觸點KM3斷開，使接觸器KM2斷電釋放，電動機短接電阻R1、R2起動，電動機全壓起動。

圖19

二、實驗?zāi)康?/strong>
1.通過對三相線繞式異步電動機的自動起動控制線路的實際安裝接線，掌握由電路原理圖接成實際操作電路的方法。
2.熟練掌握三相線繞式異步電動機的起動應用在何種場合，并有何特點？
三、實驗設備

序號名稱數量備注

1 電源控制屏 1 提供三相四線制380V、220V電壓

2 三相線繞式異步電動機 1

3 線繞電機啟動電阻 1

4 交流接觸器 3

5 時間繼電器 2

6 按鈕 2

7 導線若干

四、實驗內容
三相線繞式異步電動機自動控制。
五、實驗步驟
1.檢查各實驗設備外觀及質量是否良好。
2.按圖19三相線繞式異步電動機自動控制線路進行正確接線，先接主回路，再接控制回路。自己檢查無誤并經指導老師檢查認可方可合閘實驗。
1）調節時間繼電器KT1的延時按鈕，使延時時間為2秒，調節時間繼電器KT2的延時按鈕，使延時時間為4秒。
2）合上空氣開關QF，引入三相電源。
3）按下起動按鈕SB2，觀察電動機、時間繼電器及各接觸器的工作情況。
4）按下停止按鈕SB1，斷開電源。
六、思考題
1.時間繼電器是如何實現線繞式異步電動機自動起動控制的？
2.若實驗過程中發生故障，畫出故障線路，分析故障原因。
