二氧化碳PVT關系測定實驗指導書

一、實驗?zāi)康?/strong>
1.了解CO₂臨界狀態的觀測方法，增加對臨界狀態概念的感性認識。
2.增加對課堂所講的工質熱力狀態、凝結、汽化、飽和狀態等基本概念的理解。
3.掌握CO₂的p-v-t關系的測定方法，學會用實驗測定實際氣體狀態變化規律的方法和技巧。
4.學會活塞式壓力計，恒溫器等熱工儀器的正確使用方法。
二、實驗內容
1.測定CO₂的p-v-t關系。在p-v坐標系中繪出低于臨界溫度（t=20℃）、臨界溫度（t=31.1℃）和高于臨界溫度（t=50℃）的三條等溫曲線，并與標準實驗曲線及理論計算值相比較，并分析其差異原因。
2.測定CO₂在低于臨界溫度（t=20℃、27℃）飽和溫度和飽和壓力之間的對應關系，并與圖四中的t_s-p_s曲線比較。
3.觀測臨界狀態
1）臨界狀態附近氣液兩相模糊的現象。
2）氣液整體相變現象。
3）測定CO₂的p_c、v_c、t_c等臨界參數，并將實驗所得的v_c值與理想氣體狀態方程和范德瓦爾方程的理論值相比教，簡述其差異原因。
三、實驗設備及原理

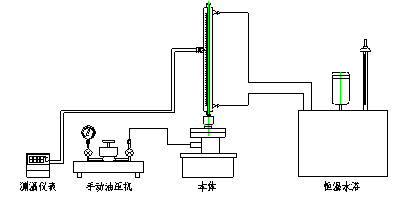

整個實驗裝置由壓力臺、恒溫器和實驗臺本體及其防護罩等三大部分組成（如圖一所示）。

圖一試驗臺系統圖

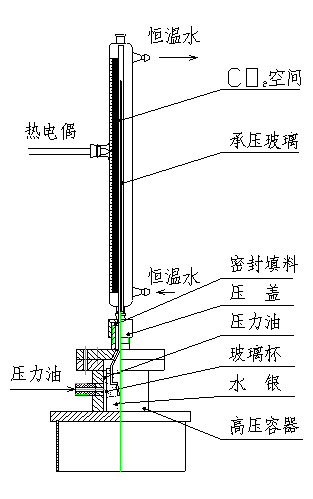

圖二試驗臺本體
試驗臺本體如圖二所示。其中1—高壓容器；2—玻璃杯；3—壓力機；4—水銀；5—密封填料；6—填料壓蓋；7—恒溫水套；8—承壓玻璃杯；9—CO₂空間；10—溫度計。、
對簡單可壓縮熱力系統，當工質處于平衡狀態時，其狀態參數p、v、t之間有：
F(p,v,t)=0
或t=f(p,v) （1）
本實驗就是根據式（1），采用定溫方法來測定CO₂的p-v-t關系，從而找出CO₂的p-v-t關系。
實驗中，由壓力臺送來的壓力由壓力油進入高壓容器和玻璃杯上半部，迫使水銀進入預先裝了CO₂氣體的承壓玻璃管，CO₂被壓縮，其壓力和容器通過壓力臺上的活塞桿的進、退來調節。溫度由恒溫器供給的水套里的水溫來調節。
實驗工質二氧化碳的壓力，由裝在壓力臺上的壓力表讀出（如要提高精度，可由加在活塞轉盤上的平衡砝碼讀出，并考慮水銀柱高度的修正）。溫度由插在恒溫水套中的溫度計讀出。比容首先由承壓玻璃管內二氧化碳柱的高度來測量，而后再根據承壓玻璃管內徑均勻、截面不變等條件來換算得出。
四、實驗步驟
1.按圖一裝好實驗設備，并開啟實驗本體上的日光燈。
2.恒溫器準備及溫度調節：
1）入恒溫器內，注至離蓋30～50mm。檢查并接通電路，開動電動泵，使水循環對流。
2）使用電接點溫度計時，旋轉電接點溫度計頂端的帽形磁鐵，調動凸輪示標，使凸輪上端面與鎖要調定的溫度一致，再將帽形磁鐵用橫向螺釘鎖緊，以防轉動。使用電子控溫裝置時，按面板溫度調節裝置調整溫度點。
3）視水溫情況，開、關加熱器，當水溫未達到要調定的溫度時，恒溫器指示燈是亮的，當指示燈時亮?xí)r滅閃動時，說明溫度已達到所需要恒溫。
4）觀察玻璃水套上的溫度計，若其讀數與恒溫器上的溫度計及電接點溫度計標定的溫度一致時（或基本一致），則可（近似）認為承壓玻璃管內的CO₂的溫度處于所標定的溫度。
5）當所需要改變實驗溫度時，重復（2）～（4）即可。
3.加壓前的準備：
因?yàn)閴毫ε_的油缸容量比容器容量小，需要多次從油杯里抽油，再向主容器充油，才能使壓力表顯示壓力讀數。壓力臺抽油、充油的操作過程非常重要，若操作失誤，不但加不上壓力，還會損壞試驗設備。所以，務必認真掌握，其步驟如下：
1）關閉壓力表及其進入本體油路的兩個閥門，開啟壓力臺上油杯的進油閥。
2）搖退壓力臺上的活塞螺桿，直至螺桿全部退出。這時，壓力臺油缸中抽滿了油。
3）先關閉油杯閥門，然后開啟壓力表和進入本體油路的兩個閥門。
4）搖進活塞螺桿，使本體充油。如此交復，直至壓力表上有壓力讀數為止。
5）再次檢查油杯閥門是否關好，壓力表及本體油路閥門是否開啟。若均已調定后，即可進行實驗。
4.作好實驗的原始記錄：
1）設備數據記錄：儀器、儀表名稱、型號、規格、量程、精度。
2）常規數據記錄：室溫、大氣壓、實驗環境情況等。
3）測定承壓玻璃管內CO₂質量不便測量，而玻璃管內徑或截面積（A）又不易測準，因而實驗中采用間接辦法來確定CO₂的比容，認為CO₂的比容V與其高度是一種線性關系。具體方法如下：
a.已知CO₂液體在20℃，9.8MPa時的比容V（20℃，9.8Mpa）=0.00117m³/kg。
B.實際測定實驗臺在20℃，9.8Mpa時的CO₂液柱高度Δh₀（m）。（注意玻璃管水套上刻度的標記方法）
c.∵V（20℃，9.8Mpa）=
∴
其中：K——即為玻璃管內CO₂的質面比常數。
所以，任意溫度、壓力下CO₂的比容為：
_（m3/kg）
_{式中，Δh=h-h0}
_{h——任意溫度、壓力下水銀柱高度。}
_{h0——承壓玻璃管內徑頂端刻度。}
5.測定低于臨界溫度t=20℃時的定溫線。
1）將恒溫器調定在t=20℃，并保持恒溫。
2）壓力從4.41Mpa開始，當玻璃管內水銀柱升起來后，應足夠緩慢地?fù)u進活塞螺桿，以保證定溫條件。否則，將來不及平衡，使讀數不準。
3）按照適當?shù)膲毫﹂g隔取h值，直至壓力p=9.8MPa。
4）注意加壓后CO₂的變化，特別是注意飽和壓力和飽和溫度之間的對應關系以及液化、汽化等現象。要將測得的實驗數據及觀察到的現象一并填入表1。
5）測定t=25℃、27℃時其飽和溫度和飽和壓力的對應關系。
6.測定臨界參數，并觀察臨界現象。
1）按上述方法和步驟測出臨界等溫線，并在該曲線的拐點處找出臨界壓力p_c和臨界比容v_c，并將數據填入表1。
2）觀察臨界現象。
a.整體相變現象
由于在臨界點時，汽化潛熱等于零，飽和汽線和飽和液線合于一點，所以這時汽液的相互轉變不是象臨界溫度以下時那樣逐漸積累，需要一定的時間，表現為漸變過程，而這時當壓力稍在變化時，汽、液是以突變的形式相互轉化。
b.汽、液兩相模糊不清的現象
處于臨界點的CO₂具有共同參數（p,v,t），因而不能區別此時CO₂是氣態還是液態。如果說它是氣體，那么，這個氣體是接近液態的氣體；如果說它是液體，那么，這個液體又是接近氣態的液體。下面就來用實驗證明這個結論。因?yàn)檫@時處于臨界溫度下，如果按等溫線過程進行，使CO₂壓縮或膨脹，那么，管內是什么也看不到的�，F(xiàn)在，我們按絕熱過程來進行。首先在壓力等于7.64Mpa附近，突然降壓CO₂狀態點由等溫線沿絕熱線降到液區，管內CO₂出現明顯的液面。這就是說，如果這時管內的CO₂是氣體的話，那么，這種氣體離液區很接近，可以說是接近液態的氣體；當我們在膨脹之后，突然壓縮CO₂時，這個液面又立即消失了。這就告訴我們，這時CO₂液體離氣區也是非常接近的，可以說是接近氣態的液體。既然，此時的CO₂既接近氣態，又接近液態，所以能處于臨界點附近�？梢赃@樣說：臨界狀態究竟如何，就是飽和汽、液分不清。這就是臨界點附近，飽和汽、液模糊不清的現象。
7.測定高于臨界溫度t=50℃時的定溫線。將數據填入原始記錄表1。
五、實驗結果處理和分析
1.按表1的數據，如圖三在p-v坐標系中畫出三條等溫線。
2.將實驗測得的等溫線與圖三所示的標準等溫線比較，并分析它們之間的差異及原因。

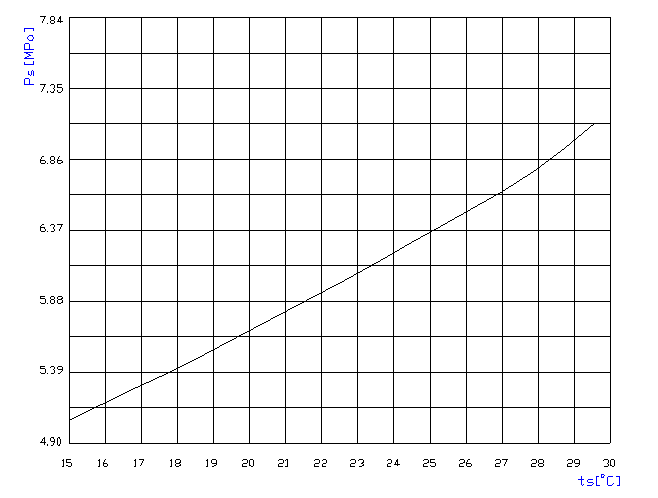

3.將實驗測得的飽和溫度與壓力的對應值與圖四給出的t_s-p_s曲線相比較。
CO₂等溫實驗原始記錄表1

t=20℃ t=31.1℃（臨界） t=50℃

p
(Mpa) Δh v=Δh/K 現象 p
(Mpa) Δh v=Δh/K 現象 p
(Mpa) Δh v=Δh/K 現象

進行等溫線實驗所需時間

分鐘分鐘分鐘

圖三標準曲線

4.將實驗測定的臨界比容V_c與理論計算值一并填入表2，并分析它們之間的差異及其原因。
臨界比容V_c[m³/Kg] 表2

標準值實驗值 V_c=RT_c/P_c V_c=3/8 RT/P_c

0.00216
