    模擬電視發射塔實驗說明書

    一、實驗?zāi)康?/strong>
    學會利用PLC構成一個電波發射模擬光圈。
    二、實驗器材
    1.可編程控制器實驗臺1臺
    2.PLC-DEMO0014模擬電視發射塔演示板1塊
    3.PC機或FX-20P-E編程器(自備)1臺
    4.編程電纜1根
    5.自鎖式連接導線(或扁平線)若干根

    三、實驗原理與實驗步驟

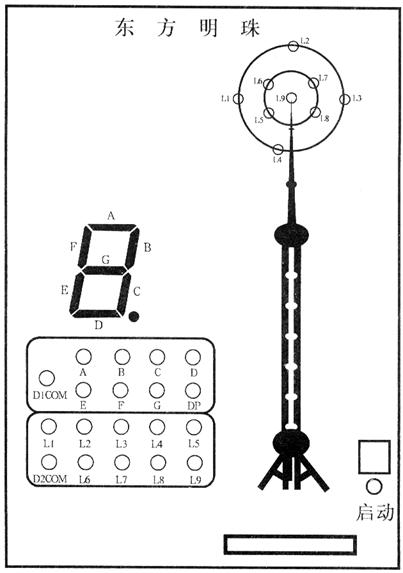

    1.模擬電視發射塔演示板結構如圖14.1所示。
    2.本實驗利用1個LED7段顯示數碼管和9個LED發光管來設計發射塔。數碼管顯示數字,發光管顯示信號輸出。
    3.控制要求:
    1)首先合上啟動按鈕,數碼管顯示為1-8循環顯示,L9亮。
    2)再過一秒,L9滅,L5亮;一秒后L5滅,L6亮;一秒后L6滅,L7亮;一秒后L7滅,L8亮。
    3)再過一秒,L8滅,L1亮;一秒后L1滅,L2亮;一秒后L2滅,L3亮;一秒后L3滅,L4亮,一秒后,L4滅。
    4)過兩秒后,全燈亮一秒,然后全滅。
    5)程序又循環開始。
    4.實驗步驟:
    1)打開實驗臺電源,編程器與PLC連接。
    2)根據具體情況編制輸入程序,并檢查是否正確。
    3)按圖14.2接線,實驗臺與PLC=DOME014連接,并檢查連線是否正確。
    4)按下啟動按鈕,觀察運行結果。
    四.設計程序清單

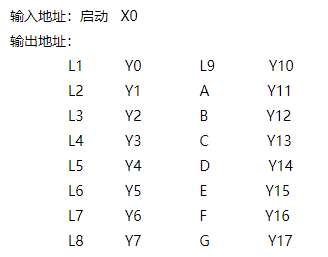

    I/O地址分配:

    指令表

    0 LD X000
    1 ANI M20
    2 OUT M1
    3 LD M1
    4 OR Y010
    5 AND X000
    6 ANI M20
    7 OUT Y010
    8 ANI Y004
    9 OUT T1 K5
    12 LD M1
    13 OR Y010
    14 AND X000
    15 ANI M20
    16 ANI M9
    17 ORI X000
    18 OUT Y012
    19 LD M1
    20 OR Y010
    21 AND X000
    22 ANI M20
    23 ANI M2
    24 ORI X000
    25 OUT Y013
    26 LD T1
    27 OR Y004
    28 AND X000
    29 ANI M20
    30 OUT Y004
    31 MPS
    32 ANI Y005
    33 OUT M2
    34 MRD
    35 ANI M17
    36 OUT Y017
    37 MPP
    38 ANI Y005
    39 OUT T2 K5
    42 LD T1
    43 OR Y004
    44 AND X000
    45 ANI M20
    46 ANI M7
    47 ANI M11
    48 ORI X000
    49 OUT Y014
    50 LD T1
    51 OR Y004
    52 AND X000
    53 ANI M20
    54 ANI M3
    55 ANI M13
    56 ORI X000
    57 OUT Y015
    58 LD T1
    59 OR Y004
    60 AND X000
    61 ANI M20
    62 ANI M5
    63 ORI X000
    64 OUT Y011
    65 LD T2
    66 OR Y005
    67 AND X000
    68 ANI M20
    69 OUT Y005
    70 MPS
    71 ANI M4
    72 OUT M3
    73 MPP
    74 ANI Y006
    75 OUT T3 K5
    78 LD T3
    79 OR Y006
    80 AND X000
    81 ANI M20
    82 OUT Y006
    83 MPS
    84 ANI M6
    85 OUT M5
    86 MRD
    87 ANI M8
    88 OUT M7
    89 MPP
    90 ANI Y007
    91 OUT T4 K5
    94 LD T3
    95 OR Y006
    96 AND X000
    97 ANI M20
    98 ANI M15
    99 ORI X000
    100 OUT Y016
    101 LD T4
    102 OR Y007
    103 AND X000
    104 ANI M20
    105 OUT Y007
    106 OUT M6
    107 MPS
    108 ANI M10
    109 OUT M9
    110 MPP
    111 OUT M8
    112 OUT T5 K5
    115 LD T5
    116 OR Y000
    117 AND X000
    118 ANI M20
    119 OUT Y000
    120 MPS

    121 ANI Y001
    122 OUT T6 K5
    125 MPP
    126 OUT M4
    127 LD T6
    128 OR Y001
    129 AND X000
    130 ANI M20
    131 OUT Y001
    132 OUT M10
    133 MPS
    134 ANI M12
    135 OUT M11
    136 MRD
    137 ANI M14
    138 OUT M13
    139 MRD
    140 ANI M16
    141 OUT M15
    142 MRD
    143 ANI M18
    144 OUT M17
    145 MPP
    146 ANI Y002
    147 OUT T7 K5
    150 LD T7
    151 OR Y002
    152 AND X000
    153 ANI M20

    154 OUT Y002
    155 OUT M12
    156 MPS
    157 ANI Y003
    158 OUT M14
    159 MPP
    160 OUT M16
    161 MPS
    162 ANI Y003
    163 OUT T8 K5
    166 MPP
    167 OUT M18
    168 LD T8
    169 OR Y003
    170 AND X000
    171 ANI M20
    172 OUT Y003
    173 ANI T10
    174 OUT T9 K5
    177 LD T9
    178 OR M20
    179 AND X000
    180 ANI T10
    181 OUT M20
    182 OUT T10 K5
    185 OUT M21
    186 LD T10
    187 ZRST M1 M21
    192 END
    梯形圖

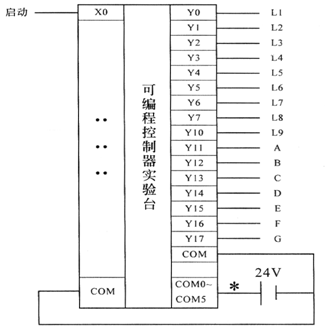

    接線圖

    ※FX系列的輸出繼電器的公共端:FX2N-32MR為COM0~COM4;FX2N-48MR為COM0~COM5;FX1N-60MR為COM0~COM7
