熱網水力工況實驗使用說明書

熱網水力工況實驗使用說明書:
一、實驗?zāi)康模?/strong>
使用熱網水力工況模型實驗裝置進行水力工況變化的實驗，能直接的了解熱網水壓圖的變化情況，鞏固熱水網路水力工況計算的基本原理。掌握水力工況分析方法，驗證熱水網路水壓圖和水力工況的理論。
二、實驗裝置：

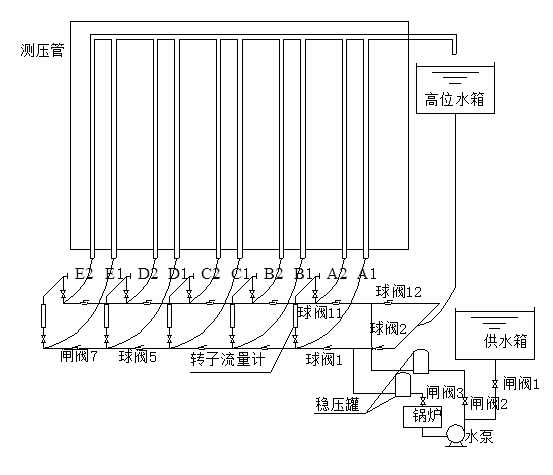

圖的下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和10個玻璃測壓管，直徑為 8mm、長為1.5m的玻璃管測壓管的頂端連接在一起與大氣相通，測壓管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支測壓管間附有標尺以便讀出各點壓力。
三、熱網水力工實驗步驟：
1、正常水壓圖
啟動水泵緩慢打開閘閥1和閘閥3，水由水泵經鍋爐、穩壓罐后一部分進入供水干管、用戶、回水管，另一部分進入高位水箱，待系統充滿水，打開閘閥2的同時關閉閘閥1保持水位穩定，調節各閥門，以增加或減少管段的阻力，使各節點之間有適當?shù)膲翰�，待系統穩定后，記錄各點的壓力與流量，并以此繪制正常水壓圖。
2、關小球閥2時的水壓圖
把球閥2關小，記錄新水壓圖各點的壓力和流量。
3、關閉用戶4時的水壓圖
將球閥2恢復原狀，各點壓力一般不會恢復到原來讀數位置，不一定強求符合原來的正常水壓圖。關閉閘閥7，記錄新水壓圖各點的壓力、流量。
4、關小供水干管中球閥5的水壓圖
將閘閥7恢復原來位置，將球閥5關小一些，這時熱網中總流量將減少，供水干管與回水干管的水速降低，單位長度的壓力降減少，因此水壓圖比正常工況時平坦些，在球閥5處壓力突然降低，球閥5以前的用戶，由于資用壓頭增加，流量有所增加，越近球閥5的用戶增加越多，球閥5以后的用戶的流量則減少，減少的比例相同，即所謂的一致等比失調。記錄各點壓力、流量，繪制新水壓圖與正常的進行比較，并記錄各用戶流量的變化程度。
5、球閥5恢復原來位置，關閉球閥1，觀察網路各點的壓力變化情況。即回水定壓。
6、球閥1 恢復原來位置，關閉球閥11，觀察網路各點的壓力變化情況。即給水定壓（注：此時應將水箱位置升高一些）。
實驗完畢，關閉閘閥1和2，停止水泵運行。
四、熱網水力工實驗數據整理：
A 、記錄壓力及流量讀數

水壓
毫米汞柱
工況 A1 B1 C1 D1 E1 備注

A2 B2 C2 D2 E2

1 正常

關小球閥2

流量（l/h）

2 正常

關小球閥7

流量（l/h）

3 正常

關小球閥5

流量（l/h）

B、根據試驗情況分別繪制水壓圖，并評價各工況實驗結果。
