電氣安裝與維修實訓裝置的結構與原理
2021-11-30 09:59 電氣動力設備安裝調試技能實訓裝置是根據國家職業資格培訓（電氣設備安裝工）教材中相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）、（中級）》的電氣動力設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

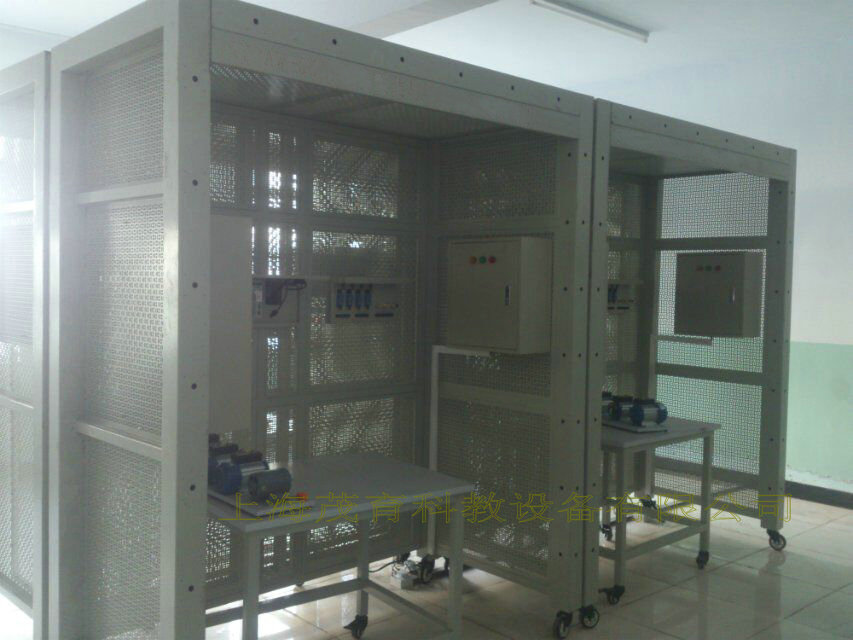

二、電氣動力設備安裝調試技能實訓裝置特點：該實訓設備在結構上以建筑模型（包含了電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用10kVA油浸式電力變壓器進行接線、安裝及核相測試等
3.隔離開關選用熔斷式隔離開關、斷路器采用工業斷路器，來模擬工業現場的安裝操作工藝。
三、電氣動力設備安裝調試技能實訓裝置技術性能：
1.輸入電壓：三相四線（或五線制）AC380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜6kVA
4、外形尺寸：2400mm×2400mm×2000mm
四、裝置配備：
1.交直流電源、電氣設備配備
(1)電源部分：三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一根1kV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套內型電纜
終端附件，用于低壓電纜終端制作訓練。
(3)配備電纜支架一組，用于電纜敷設訓練。
(4)配備一套小型配電箱用于二次接線布線操作，配電箱上設有一只電壓表和三只電流表。
(5)配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作。
(6)配備350W直流電機一臺。
(7)配備60W繞線式異步電動機一臺。
(8)配備1.1kW三相鼠籠式異步電動機一臺。
(9)配備硬質導線，用于室內布線。
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器，用于完成電動機控制線路的安裝調試實訓。
(11)配備一臺10kVA油浸式電力變壓器，此變壓器包含瓦斯繼電器（氣體繼電器）、無載分接頭開關（可以正負5%無載調壓）、油箱、油枕、吸濕器、防爆管、高、低壓套管、散熱器、油位指示器、變壓器小車、變壓器控制箱等。
2.儀器、工具配備
(1)鉗形電流表
(2)380V低壓核相桿
(3)500V等級兆歐表
(4)便攜式數字萬用表
(5)交直流耐壓測試儀：
電壓測試范圍：AC/DC（0～5）kV 準確度 ±（5%+3個字）
漏電流測試范圍：AC（0.3～2～20）mA 準確度 ±（5%+3個字）
DC（0.3～2～10）mA 準確度 ±（5%+3個字）
報警值預置范圍：AC（0.3～2～20）mA 準確度 ±（5%+3個字）
DC（0.3～2～10）mA 準確度 ±（5%+3個字）
時間測試范圍：（0～99）s ±1%、或手動
變壓器容量：100VA
(6)配有電工常用工具二套：剝線鉗、尖嘴鉗、40W電烙鐵、十字螺絲刀、一字螺絲刀、斜口鉗等。
(7)電纜終端附件制作工具一套：交流220 V熱風槍、手動液壓鉗、銅鼻子三只、100W電烙鐵、3M卷尺，小鋼鋸及鋸片、電工刀等。
五、實訓項目：
（一）電氣照明設備的安裝接線、調試
1.線管敷設
2.管內穿線與連接導線
3.燈具、開關插座安裝
4.吊扇的安裝工藝
5.吊扇調速電路的接線、調試
6.典型照明電路的安裝及接線
(1)樓梯口燈電路
(2)熒光燈電路
(3)各種燈具的安裝
（二）電纜線路的施工：
1.電纜的耐壓測試和絕緣檢測
2.電纜支架的安裝
3.電纜沿橋架的敷設
4.電纜的戶外式終端制作
5.電纜的戶內式終端制作
6.電纜的中間制作
7.電纜延電纜溝的敷設
（三）變配電設備的安裝：
1.10kV油浸式電力變壓器的安裝
2.10kV油浸式電力變壓器氣體繼電器安裝
3.10kV油浸式電力變壓器防潮呼吸器安裝
4.10kV油浸式電力變壓器電壓切換裝置安裝
5.10kV油浸式電力變壓器的接線及檢測
6.10kV油浸式電力變壓器的核相和交接試驗
7.隔離開關的安裝、接線
8.電力配電箱的安裝
9.斷路器的安裝、接線
10.母線的安裝、調試
11.隔離開關、斷路器的通電調試
12.電流互感器的安裝、接線
13.電力配電箱的接線
14.電氣二次接線的敷設
15.滑觸線的安裝、調整
16.滑觸線的通電調試
17.線管、線槽的敷設及布線
（四）電動機的安裝：
1.電動機的絕緣測試
2.電機的就位安裝
3.電動機皮帶傳動裝置的安裝、調整
4.電動機聯軸器傳動裝置的安裝、調整
5.電動機的控制、保護和氣動裝置安裝調試
6.電機的首末端判別
7.電機機組的安裝
8.直流電機控制回路元器件的安裝
9.直流電機的接線與運行
10.三相交流繞線式異步電動機控制回路元器件的安裝
11.三相交流鼠籠式異步電動機的接線與運行
12.三相交流鼠籠式異步電動機Y-△的接線、調試
（五）綜合實訓：
1.電纜線路施工綜合實訓
2.安裝配電盤、母線綜合實訓
3.安裝滑觸線和移動式電纜綜合實訓
4.安裝10kV變壓器、電動機綜合實訓
5.電氣照明設備安裝、調試綜合實訓
6.電氣動力設備安裝、調試綜合實訓
