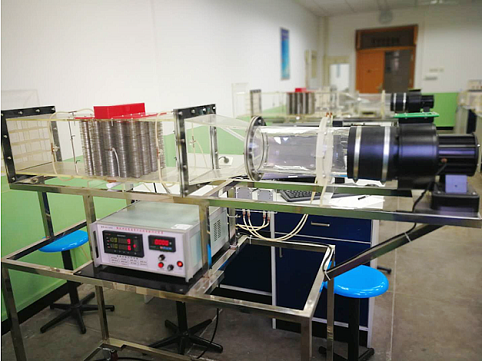

強迫對流綜合試件測試放熱系數測試裝置,熱工實驗室設備
2025-06-23 16:33
一、強迫對流綜合試件測試放熱系數測試裝置,熱工實驗室設備,強迫對流綜合試件測試放熱系數測試臺實驗?zāi)康模?/span>
1、強迫對流單管管外放熱系數測試。
2、強迫對流管蔟管外放熱系數測試。
3、強迫對流空氣橫掠平板及橫掠旋轉圓柱放熱系數測試。
4、強迫對流空氣通過水換熱器換熱系數測試。
二、主要配置：
離心風機，自動調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，有機玻璃叉排、順排實驗段，旋轉圓柱體試件，紫銅平板試件，穩壓電源配電位器調節加熱功率，電流表，電壓表，畢托管及差壓傳感器，熱電阻測溫，巡檢儀顯示溫度、阻力、流量，不銹鋼臺架等。
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率5.0KW。
2、實驗風道采用透明有機玻璃材質，分為風口段，實驗段（實驗段可拆卸更換），測試段等，之間采用法蘭螺母連接。
3、離心風機參數：風量1000 m3/h，風壓1000 Pa，功率370W。
4、旋轉圓柱試件，實驗管規格：Φ32 ×250mm ，材質紫銅管。管內裝有電加熱器作為熱源，功率300W，管壁嵌有四支熱電偶以測壁溫。
5、紫銅平板試件，規格：δ=4 mm，長度250mm，寬度150 mm，平板電加熱器功率：≤500W。
6、氣水換熱器試件，通過水來加熱氣體，熱水流過小型換熱器而降溫，空氣通過小型換熱器升溫。熱水通過電加熱器來加熱。換熱器面積1.0m2，水流量16～160L/h，液體加熱功率2.0KW。
7、管蔟管外放熱試件：翅片式（鋁軋片管）熱管換熱器，尺寸 Φ20 × 250mm ，材質紫銅管。采用叉排或順排排列方式。
8、畢托管流量計配差壓傳感器：量程0—1000Pa，精度0.5級。
9、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
10、萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
11、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號的萬能信號輸入巡檢儀，變頻器調節風量，增加帶標準信號的數顯電流表電壓表，軟件等。
