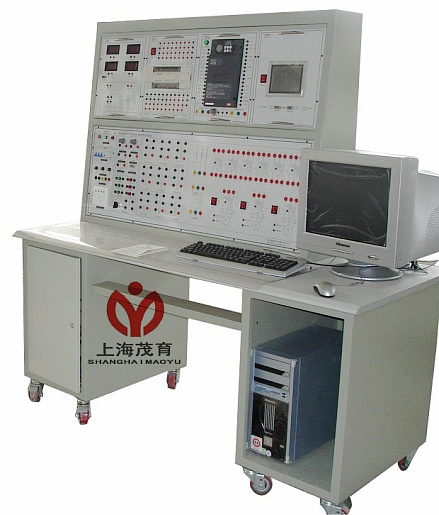

中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺是按照職業教育的教學和實訓要求研發的產品。真實展現樓宇中央空調系統合理微縮的教學設備，整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。適合高職院校、中職學校的制冷制熱技術、制冷流體機械、制冷制熱設備維修工（初級、中級、高級）實訓等教學實驗設備。也培養掌握從事空調、制冷制熱設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺控制部分（實驗臺）：
二、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺控制部分（實驗臺）：
實驗臺采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實驗桌上方的實驗臺上面。設計有AC380V電源輸出（護套端子），AC220V（護套端子和插座）電源輸出，DC24V（護套端子）電源輸出，安全保護裝置（空氣開關，過流保護等），工作電源儀表顯示等。
掛箱模塊分為：1.PLC模塊；2.變頻器模塊；3.觸摸屏模塊；4.繼電器模塊；5.按鈕及指示燈模塊；6.儀表模塊等;
（1）PLC模塊:
PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：

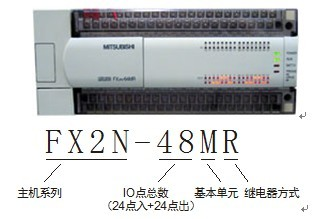

FX2N-48MR：從站PLC主機，用于控制相應的繼電器和接觸器，實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR，屬于繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用于各種工業控制現場。

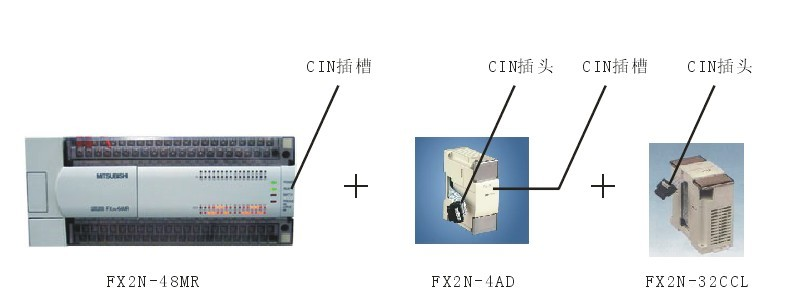

FX2N-4AD功能模塊：用于采集中央空調模型系統的溫度信號，最大可以實現4路溫度信號同時進行采集。
關鍵配套件的名稱、數量、產地:
PLC的主要技術參數：
主站模塊的配置為：

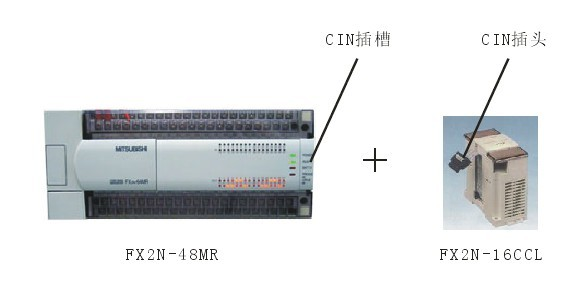

FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-16CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊:
觸摸屏模塊采用5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）變頻器模塊:
變頻器采用三菱FR-E740-0.75KW，輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。
（4）繼電器模塊:
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（5）儀表模塊:

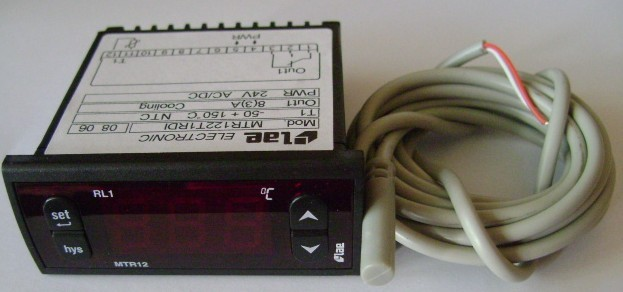

儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
三、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺項目指示：
掛箱模塊分為：1.PLC模塊；2.變頻器模塊；3.觸摸屏模塊；4.繼電器模塊；5.按鈕及指示燈模塊；6.儀表模塊等;
（1）PLC模塊:
PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制，從站模塊的配置為：
關鍵配套件的名稱、數量、產地:
| 序號 | 配件名稱 | 規格型號 | 說明 |
| 1 | PLC主機 | FX2N-48MR-001 | 品牌:三菱；原產地:日本姬路。數量1臺 |
| 2 | AD模塊 | FX2N-4AD | 品牌:三菱；原產地:日本姬路。數量1臺 |
| 項 目 | 規 格 | 備 注 | |||
| 運轉控制方式 | 通過儲存和程序周期運轉 | ||||
| I/O控制方式 | 批次處理方法（當執行END指令時） | I/O指令可以刷新 | |||
| 運轉處量時間 | 基本指令：0.08μs/指令；應用指令：1.52至幾百μs/指令 | ||||
| 編程語言 | 邏輯梯形圖和指令清單 | 使用步進梯形圖能生成SFC類型程序 | |||
| 程式容量 | 8000步內置 | ||||
| 指令數目 | 基本順序指令：27個；步進梯形指令：2個；應用指令：128個 | 最大可用298條應用指令 | |||
| I/O配置 | 最大硬體I/O配置點256，用戶的選擇（最大可設輸入256、輸出256） | ||||
| 輔助繼電器（M線圈） | 一般 | 500點 | M0至M499 | ||
| 鎖定 | 2572點 | M50至M3071 | |||
| 特殊 | 256點 | M8000至M8255 | |||
| 狀態繼電器（S線圈） | 一般 | 490點 | S0至S499 | ||
| 鎖定 | 400點 | S500至S899 | |||
| 初始 | 10點 | S0至S9 | |||
| 信號報警 | 100點 | S900至S999 | |||
| 定時器（C） | 100毫秒 | 范圍：0至3276.7秒200點 | T0至T199 | ||
| 10毫秒 | 范圍：0至327.67秒46點 | T200至T245 | |||
| 1毫秒保持 | 范圍：0至32.767秒4點 | T246至T249 | |||
| 100毫秒保持 | 范圍：0至3276.7秒6點 | T250至T255 | |||
| 計數器（C） | 一般16位 | 范圍：0至32767數200點 | C0至C199類型：16位上計數 | ||
| 鎖定16位 | 100點(子系統) | C100至C199，類型：16位上計數器 | |||
| 一般32位 |
范圍：-2147483648至+2147483647 35點 |
C200至C219，類型：32位上/下計數器 | |||
| 鎖定32位 | 15點 | C220至C234類型：16位上/下計數器 | |||
| 高速計數器（C） | 單相 | 范圍：-2147483648至+2147483647一般規則：選擇組合計數頻率不大于20KHZ的計數器組合，注意所有的計數器鎖定 | C235至C240，6點 | ||
| 單相C/W起始 | C241至C245，5點 | ||||
| 雙相 | C246至C250，5點 | ||||
| A/B相 | C251至C255，5點 | ||||
FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面，上位計算機安裝有組態軟件。
FX2N-16CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊:
觸摸屏模塊采用5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）變頻器模塊:
變頻器采用三菱FR-E740-0.75KW，輸入電壓：AC380V，額定功率：0.75KW，具有頻率、速度、磁通、轉矩等控制功能，可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。
（4）繼電器模塊:
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（5）儀表模塊:
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。
三、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺項目指示：
1、三相帶漏電保護總開關；
2、三相電源保險絲；
3、壓縮機電壓指示；
4、壓縮機電流指示；
5、模擬鍋爐電流指示；
6、冷水水泵壓力指示；
7、熱水水泵運行指示；
8、冷卻水水泵運行指示；
9、空氣調節風機電流指示；
10、壓縮機工作指示;k.模擬鍋爐工作指示；
11、冷凍水水泵工作指示；
12、冷卻塔工作指示；
13、冷卻塔風機工作指示；
14、空氣調節風機工作指示；
15、數顯冷凍水水溫調節指示；
16、數顯熱水水溫指示；
17、數顯冷卻指示；
18、制冷開關；
19、數顯冷水水溫高調節指示；
20、制熱開關；
21、數顯熱水水溫調節指示。
四、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺主要技術參數：
2、三相電源保險絲；
3、壓縮機電壓指示；
4、壓縮機電流指示；
5、模擬鍋爐電流指示；
6、冷水水泵壓力指示；
7、熱水水泵運行指示；
8、冷卻水水泵運行指示；
9、空氣調節風機電流指示；
10、壓縮機工作指示;k.模擬鍋爐工作指示；
11、冷凍水水泵工作指示；
12、冷卻塔工作指示；
13、冷卻塔風機工作指示；
14、空氣調節風機工作指示；
15、數顯冷凍水水溫調節指示；
16、數顯熱水水溫指示；
17、數顯冷卻指示；
18、制冷開關；
19、數顯冷水水溫高調節指示；
20、制熱開關；
21、數顯熱水水溫調節指示。
四、中央空調實訓裝置,中央空調實訓設備,中央空調實訓臺主要技術參數：
1、工作電源：AC380V（三相五線）50Hz；
2、環境溫度：-10℃～40℃；
3、相對濕度：≤85%；
4、安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；
5、壓縮機：AC380V,3P；
6、PLC：FX2N-48MR-001；
7、變頻器：FR-E740-0.75KW-CH；
8、觸摸屏： 5.7寸，256色。
2、環境溫度：-10℃～40℃；
3、相對濕度：≤85%；
4、安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；
5、壓縮機：AC380V,3P；
6、PLC：FX2N-48MR-001；
7、變頻器：FR-E740-0.75KW-CH；
8、觸摸屏： 5.7寸，256色。
