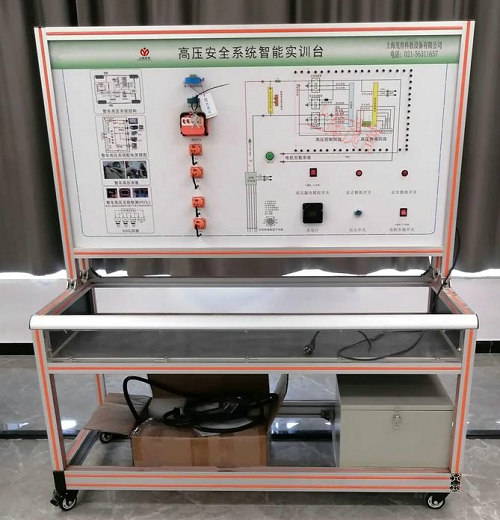

汽車高壓安全模擬測量實驗臺,汽車高壓安全模擬測量實驗設備
2025-05-14 08:59
二、汽車高壓安全模擬測量實驗臺,汽車高壓安全模擬測量實驗設備,汽車高壓安全模擬測量實驗裝置組成：
1、動力電池組
2、國標充電槍與充電座
3、漏電傳感器模塊
4、絕緣傳感器模塊
5、安全維修塞模塊
6、漏電模擬操作單元
7、高壓安全系統操作單元
8、操作控制臺
9、訓練控制按鈕
10、原理面板與結構彩圖
11、可移動臺架。
三、功能特點：
1、采用模電與數電結合的方式，模擬純電動車和混合動力車輛的高壓用電區域、高壓線路傳遞、低壓電路對高壓回路的保護，以及漏電可能發生的區域、漏電的狀態。
2、通過專用漏電檢測設備，模擬檢測過程。
3、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色原理圖；學員可直觀對照面板資料和系統實物，認識和分析系統的器件和原理；
4、模擬測量漏電可能發生的區域、漏電的狀態。
四、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
五、實訓實驗項目：
1、新能源汽車高壓安全系統認知。
2、新能源汽車高壓安全系統基本控制原理與工作過程驗證實訓。
3、新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4、新能源汽車整車高壓區認知實訓。
5、模擬測量漏電可能發生的區域、漏電的狀態實訓。
6、新能源汽車高壓安全系統測量與維護體驗實訓。
