純電動汽車整車動力系統實訓臺,純電動汽車整車動力系統實訓設備
2022-08-02 11:31

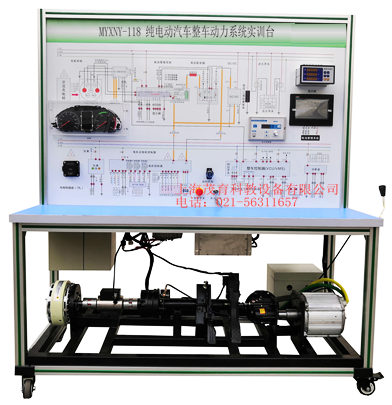

純電動汽車整車動力系統實訓臺,純電動汽車整車動力系統實訓設備,純電動汽車整車動力系統實訓裝置展示了電動汽車電動動力系統，可以動態演示電動汽車動力系統的的運行狀態；通過實訓臺的演示，可清楚了解電動系統的結構與功能，便于學生較快地掌握電動系統的構造和原理，提高學生對電動系統的初步認識，使學生了解系統起到更直觀更深入的教學目的。
1、純電動汽車整車動力系統實訓臺由永磁同步電機、大功率、高性能嵌入式電機控制器、能源系統（電池系統和充電系統）、組合儀表、加速踏板傳感器、充電控制器、系統工作參數檢、點火開關、漏電保護開關、檢測面板和移動臺架組成;
2、全方位展示電動汽車在不同工況下的工作狀況。智能模擬車輛負載系統與電機控制系統聯動，模擬電動車系統的不同工況（啟動、怠速、勻速、加速、減速、停車及爬坡等），并實時、自適應、智能調節負載大小;
3、測量面板：面板上有整車動力系統電路圖，實訓臺面板采用5mm優質鋁制板精噴彩色電路原理圖，10年以上不變色不退色不變形，學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、各控制單元腳位的電信號，如電阻、電壓、電流、頻率、波形信號等;
4、操作控制臺：用于起動和關閉發動機，電子油門踏板來調節發動機的轉速，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。操作臺包括汽車儀表總成、點火開關、OBD診斷接口、燃油壓力表、真空表、油門踏板及電源總開關;
5、裝有OBD診斷接口，可以用診斷儀器讀取相關故障碼及其數據流;
1、純電動汽車整車動力系統的結構與工作原理；
2、各個控制單元、安裝位置以及性能特征：驅動電機、蓄電池、高壓變頻系統、工況控制系統、蓄電池管理等等、驅動電機的工作原理、蓄電池特征等
3、控制器的檢測；
4、設置故障后出現的異�，F(xiàn)象，純電動汽車控制系統的故障判斷與分析；
5、電壓的測試、故障判斷與分析；
6、純電動汽車動力系統的認識與測量。
7、實訓臺骨架采用高強鈦合金鋁材，表面靜電噴涂加熱熔融固化成膜，抗腐蝕性強。采用專用T型螺栓內部鏈接方式拼接，機械強度高堅固耐用。安裝靜音萬向腳輪方便設備移動，并有鎖止功能，結構合理，整體美觀大方。
