MY-513D四層透明教學電梯模型
四層透明教學電梯模型-是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆鋵嶋H電梯的全部功能。事實上可以把它看作是小型化了的電梯。由于其幾乎所有部件均是采用透明有機材料，因此便于觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反復實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合于教學。
四層透明教學電梯模型的電氣控制系統采用可編程控制器(三菱)進行智能控制和變頻(VVVF)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，并具有安全鉗限速器，超速安全保護系統。電梯模型、教學電梯模型為了便于教學，電梯模型大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。
二、基本結構：
1. 機房部分：
包括曳引機、制動器、限速器、曳引 輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎 門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
三、電梯的基本功能：
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、主要技術參數：
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。
5. 結構形式：四層站
6. 可編程控制器（PLC）：
型 號：松下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業不銹鋼
11、電梯底部裝有萬向輪方便移動
五、實訓項目：
1、電梯電器元件的認識
2、電梯盤面布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控制實訓
9、電梯平層控制的實訓
10、轎廂內開門、關門控制實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示系統實訓
14、轎廂照明控制實訓
15、電梯控制系統實訓
16、電梯控制程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控制實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層�？繉嵱�
24、高峰控制實訓
25、閑時控制實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
六、故障設置清單:
|
序號 |
故障現象 |
故障原因分析 |
對應PLC I / O口 |
|
GZ01 |
電梯關門后，不能啟動發車 |
電梯“手動/自動”轉換開關故障：開關損壞或相應線路斷開 |
XC |
|
GZ05 |
三樓向上無法選層，即不響應上行呼梯指令 |
三樓上行呼梯按鈕故障：按鈕失靈或相應線路接觸不良斷開 |
X7 |
|
GZ07 |
電梯警鈴長鳴，電梯停止運行 |
電梯限速開關故障：開關損壞或線路脫落斷開 |
X30 |
|
GZ08 |
電梯不能運行，電機有嗡嗡聲但不轉動 |
制動器抱閘不能打開，制動器電磁鐵線圈燒壞或線路脫落斷開 |
|
|
GZ09 |
電梯所有顯示均熄滅，開門電機不響應開門指令 |
直流12V電源板燒掉或無輸出，或輸出線路斷開 |
|
|
GZ10 |
電梯無法關門 |
關門繼電器壞，或關門輸出Y37對應線路斷開 |
Y37 |
|
GZ12 |
轎廂內無法選層（三樓） |
對應選層按鈕損壞或相應線路接觸不良或脫落 |
X12 |
|
GZ13 |
三樓無呼梯停層信號，該層總停車平層 |
轎內三樓選層按鈕故障：按鈕短接 |
X12 |
|
GZ14 |
電梯不能手動開門 |
開門按鈕失效或中間連接線路脫落斷開 |
X4 |
|
GZ15 |
電梯不能手動關門 |
關門按鈕失效或中間連接線路脫落斷開 |
X5 |
|
GZ16 |
電梯上行時三樓總停層 |
三樓廳外上選層按鈕故障：短接 |
X7 |
|
GZ18 |
電梯轎門關門夾人后，門不能立即自動打開 |
安全觸板保護失效，觸板開關故障或相應連接線路有斷開現象 |
X31 |
|
GZ19 |
所有樓層指示不正確 |
指示輸出有故障：Y6或Y7輸出線路短接或斷開 |
Y6 |
|
GZ20 |
電梯不能下降運行 |
下降輸出YD對應線路斷開 |
YD |
|
GZ21 |
電梯不能上升運行 |
上升輸出YC對應線路斷開 |
YC |
|
GZ22 |
電梯不能開門 |
開門繼電器壞或開門輸出Y36對應線路斷開 |
Y36 |
|
GZ23 |
電梯不能關門 |
開門限位開關沒有動作或相應線路斷開 |
X16 |
|
GZ24 |
轎門不響應開門指令 |
開門限位開關短接 |
X16 |
|
GZ25 |
轎門不響應關閉（關到位后又馬上打開） |
關門限位開關不動作或相應線路斷開 |
X17 |
|
GZ26 |
轎廂開門后不能自動關門 |
關門限位開關短接 |
X17 |
|
GZ27 |
電梯不響應關門指令 |
關門繼電器壞或安全觸板開關短接 |
X31 |
|
GZ28 |
轎門開門后不能關門 |
力矩開關動作（短接） |
X32 |
|
GZ29 |
所有按鈕均不響應，且報警器長鳴 |
PLC輸入電源線路故障 |
24（） |
七、透明仿真教學電梯配置清單:
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
電梯井道 |
臺 |
1 |
|
|
2 |
電梯底座 |
臺 |
1 |
|
|
3 |
松下AFPX-60R-F系列可編程控制器 |
個 |
1 |
安裝在電氣控制板上 |
|
4 |
三菱FR-D720S變頻器 |
只 |
1 |
安裝在電氣控制板上 |
|
5 |
到層提示電鈴 |
個 |
1 |
安裝在電氣控制板上 |
|
6 |
曳引電動機 |
臺 |
1 |
安裝在電梯架頂部 |
|
7 |
蝸輪減速器（15 ：1） |
臺 |
1 |
安裝在電梯架頂部 |
|
8 |
連軸器 |
只 |
1 |
安裝在電梯架頂部 |
|
9 |
電磁制動器 |
只 |
1 |
安裝在電梯架頂部 |
|
10 |
曳引輪 |
只 |
1 |
安裝在電梯架頂部 |
|
11 |
導向輪 |
只 |
2 |
安裝在電梯架頂部 |
|
12 |
限速器 |
只 |
1 |
安裝在電梯架頂部 |
|
13 |
旋轉編碼器 |
只 |
1 |
安裝在電梯架頂部 |
|
14 |
導軌 |
條 |
4 |
安裝在井道上 |
|
15 |
對重裝置 |
個 |
1 |
安裝在導軌上 |
|
16 |
重塊 |
塊 |
5 |
放在底盤包裝箱內 |
|
17 |
彈簧緩沖器 |
只 |
2 |
安裝在電梯底座上 |
|
18 |
綱絲索 |
根 |
7 |
安裝在井道中 |
|
19 |
限速器鋼索張緊裝置（重塊） |
個 |
1 |
安裝在電梯底座上 |
|
20 |
超載裝置 |
套 |
1 |
安裝在轎廂頂部 |
|
21 |
隨行電纜 |
條 |
1 |
安裝在井道中 |
|
22 |
永磁感應器 |
只 |
1 |
安裝在井道中 |
|
23 |
樓層召喚盒 |
塊 |
4 |
安裝在各樓層外部 |
|
24 |
轎廂內操縱盒 |
塊 |
1 |
安裝在電梯底座外部 |
|
25 |
樓層顯示屏 |
個 |
5 |
安裝在各樓層及底座外部 |
|
26 |
層門機構 |
扇 |
4 |
安裝在各樓層外部 |
|
27 |
轎廂 |
只 |
1 |
安裝在導軌上 |
|
28 |
安全鉗 |
對 |
2 |
安裝在轎廂架底部 |
|
29 |
導靴 |
只 |
2 |
安裝在轎廂架頂部 |
|
30 |
門機裝置 |
套 |
1 |
安裝在轎廂上 |
|
31 |
照明燈 |
只 |
2 |
安裝在轎廂一側 |
|
32 |
風扇 |
只 |
1 |
安裝在轎廂背部 |
|
33 |
電氣控制板 |
塊 |
1 |
安裝在電梯架一側 |
|
34 |
報警蜂鳴器 |
只 |
1 |
安裝在電氣控制板上 |
|
35 |
到站鐘鈴 |
只 |
1 |
安裝在電氣控制板上 |
|
36 |
DC 12V電源板 |
塊 |
1 |
安裝在電氣控制板上 |
|
37 |
故障設置板 |
塊 |
1 |
安裝在電氣控制板上 |
|
38 |
交流接觸器 |
只 |
1 |
安裝在電氣控制板上 |
|
39 |
漏電脫扣器 |
只 |
1 |
安裝在電氣控制板上 |
|
40 |
接線板 |
塊 |
1 |
安裝在電氣控制板上 |
|
41 |
極限開關（上、下） |
只 |
2 |
安裝在井道上、下部 |
|
42 |
尖嘴鉗 |
只 |
1 |
工具包內 |
|
43 |
十字螺絲刀Φ4 |
只 |
2 |
工具包內 |
|
44 |
502膠水 |
瓶 |
1 |
工具包內 |
|
45 |
常用螺釘 |
枚 |
若干 |
工具包內 |
|
46 |
微動開關 |
只 |
4 |
工具包內 |
|
47 |
松下專用通訊電纜 |
套 |
1 |
工具包內 |
|
48 |
松下PLC專用編程光盤 |
碟 |
1 |
內含編程軟件及參考程序 |
|
49 |
變頻器使用手冊 |
冊 |
1 |
工具包內 |
|
50 |
教學電梯使用說明書 |
冊 |
1 |
工具包內 |

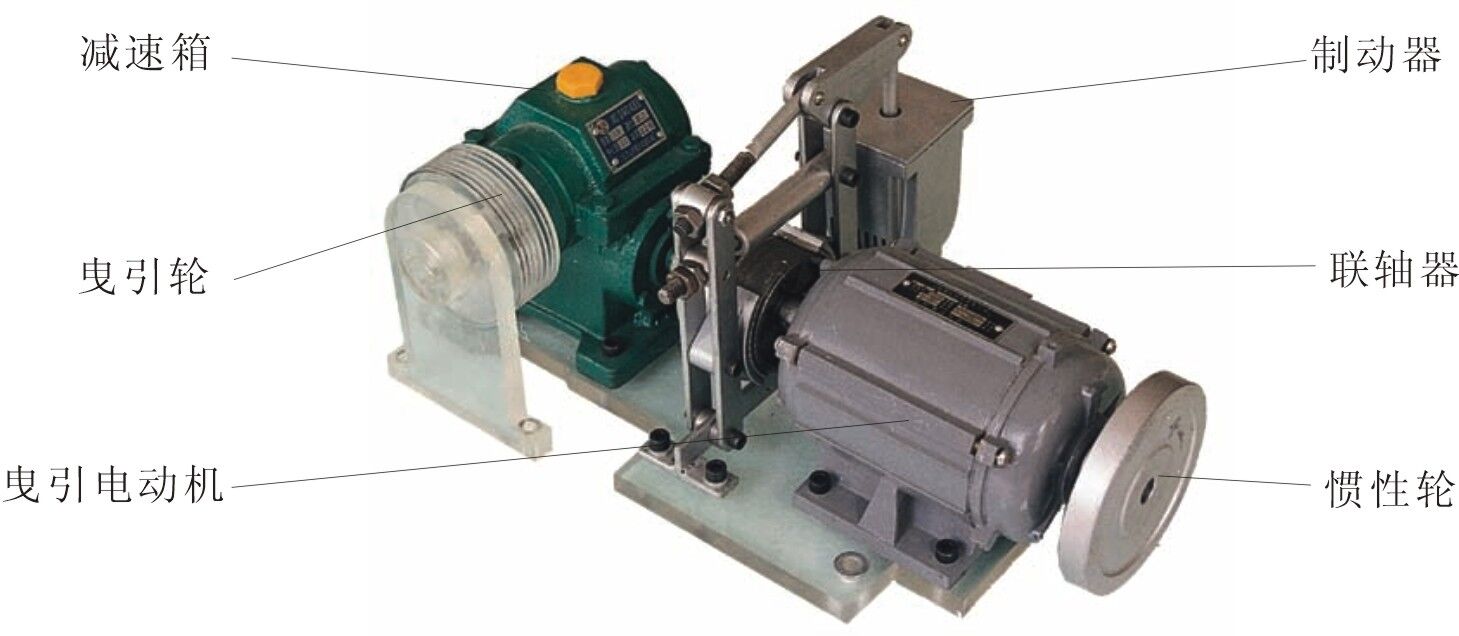

有齒輪曳引機結構圖層門機構:

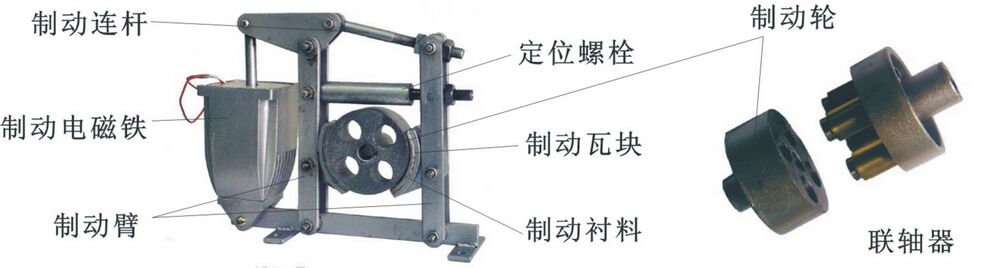

電磁制動器、聯軸器:
層門機構:
