| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 扶梯框架 | 材料：Q235標準型鋼；表面噴漆處理 | 1 | 套 |

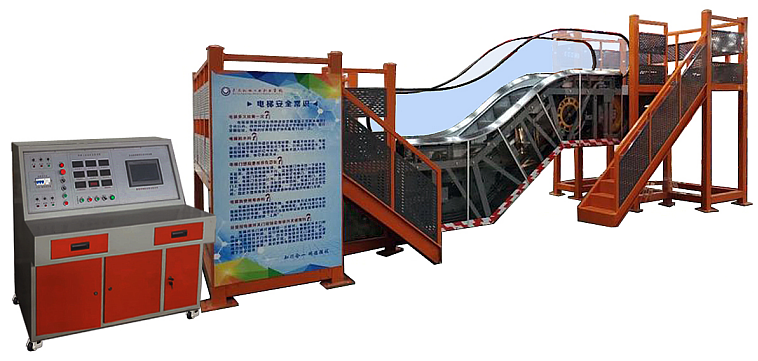

扶梯框架采用Q235標準型鋼，平臺周圍設有扶手及防護欄； 2、整個支架分為三層，學生能夠全方位地對扶梯進行學習和實訓，同時也方便老師的實訓指導； |
| 2 | 金屬桁架 | 材料：Q235A標準角鋼；表面噴漆處理 | 1 | 套 | 含梯路導軌 |
| 3 | 驅動主機 | 廠商：蘇州/通潤；型號：FT125；最大輸出轉速：39.2rpm；額定輸出扭矩：1499Nm；電機功率：5.5KW；減速箱減速比：24.5：1；制動型式：電磁鼓式；制動器工作電壓：AC220V；制動器維持電壓：DC110V； | 1 | 套 | 含電機、減速箱、制動器、附加制動器； |
| 4 | 驅動鏈 |
品牌：蘇州/巨人動力；型號：20A-2； 節距：31.75mm； |
2 | 條 | |
| 5 | 梯級 |
廠商：蘇州/全勝；型號：TJ800A； 材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 | 套 | |
| 6 | 梯級傳動鏈 | 廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； | 2 | 條 | |
| 7 | 張緊裝置 | 梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； | 1 | 套 | 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
| 8 | 扶手帶 | 廠商：上海/豫金；抗拉強度：≥25.0KN；扶手寬度：80mm；內口寬度：62mm；內口深度：10.6mm； | 2 | 條 | |
| 9 | 扶手帶摩擦輪 | 材料：鑄鐵襯橡膠 | 2 | 個 | |
| 10 | 扶手導軌 | 導軌材料：Q235； | 4 | 套 | 含冷拉金屬導軌和滾動軸承尼龍導輪組成； |
| 11 | 扶手玻璃 | 材料：鋼化玻璃；厚度：10mm； | 1 | 套 | |
| 12 | 圍裙板 | 表面材質：不銹鋼；表面處理方式：發紋； | 1 | 套 | |
| 13 | 控制柜 | 廠商：蘇州/臺菱；型號：SY/DZ；拖動方式：交流星-三角；控制裝置：PLC；PLC型號：VH-20MR（臺灣豐煒）；電氣安全裝置：MCTC-PES-E1（默納克）； | 1 | 套 |
接觸器：西門子； 繼電器：西門子； |
| 14 | 自動潤滑裝置 | 自動潤滑系統 | 1 | 套 | 含潤滑泵、濾油器、分油塊、毛刷及油管等； |
| 15 | 樓層板 | 表面材質：不銹鋼；表面處理方式：防滑花紋板； | 1 | 套 | |
| 16 | 上下前沿板保護開關 | 型號：TS236 | 6 | 只 | |
| 17 | 附加制動器檢測開關 | 型號：TS236 | 1 | 只 | |
| 18 | 上下出入口安全開關 | 型號：TR236 | 4 | 只 | |
| 19 | 上下圍裙板安全開關 | 型號：TR236 | 4 | 只 | |
| 20 | 驅動鏈安全開關 | 型號：ZR236或QM-ZV10H236-02Z | 1 | 只 | |
| 21 | 梯級缺失傳感器 | 2 | 只 | ||
| 22 | 梯級鏈安全開關 | 型號：ZR236或UKS | 1 | 只 | |
| 23 | 梯級下陷安全開關 | 型號：ZR236或UKS | 2 | 只 | |
| 24 | 手動盤車工具 | 1 | 套 | ||
| 25 | 移動檢修開關 | 1 | 個 | ||
| 26 | 移動行燈 | DC220V | 1 | 個 | |
| 27 | 實訓工具 | 1 | 套 | 詳見配套工具清單 | |
| 28 | 隨機資料 | 相關說明書及圖紙 | 1 | 套 |
| 序號 | 名稱 | 型號/規格 | 數量 | 單位 | 備注 |
| 1 | 卷尺 | 3m | 1 | 把 | |
| 2 | 萬用表 | 1 | 只 | ||
| 3 | 內六角扳手（組套） | BM-C9 | 1 | 套 | |
| 4 | 全拋光梅花開口兩用扳手 | 10 | 1 | 把 | |
| 5 | 全拋光梅花開口兩用扳手 | 13 | 1 | 把 | |
| 6 | 全拋光梅花開口兩用扳手 | 16 | 1 | 把 | |
| 7 | 全拋光梅花開口兩用扳手 | 18 | 1 | 把 | |
| 8 | T型六角扳手 | 5mm | 1 | 把 | |
| 9 | 開口扳手 | 8～10 | 1 | 把 | |
| 10 | 開口扳手 | 12～14 | 1 | 把 | |
| 11 | 開口扳手 | 17～19 | 1 | 把 | |
| 12 | 一字穿心螺絲批 | 5×75 | 1 | 把 | |
| 13 | 十字穿心螺絲批 | 2×75 | 1 | 把 | |
| 14 | 工具箱 | 1 | 只 | ||
| 15 | 尖嘴鉗 | 1 | 把 | ||
| 16 | 斜口鉗 | 1 | 把 | ||
| 17 | 活扳手 | 300×36 | 1 | 把 | |
| 18 | 鋼板尺 | 300mm | 1 | 把 | |
| 19 | 隨機文件 | 1 | 套 | ||
| 20 | 電氣原理圖 | 1 | 本 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查自動扶梯維修與保養實訓考核裝置的貨品外觀，核實自動扶梯維修與保養實訓考核裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供自動扶梯維修與保養實訓考核裝置使用說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌淖詣?dòng)扶梯維修與保養實訓考核裝置選型錯誤或設備購買數量錯誤，造成自動扶梯維修與保養實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對自動扶梯維修與保養實訓考核裝置的發貨期為參考值，如您需要了解自動扶梯維修與保養實訓考核裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對自動扶梯維修與保養實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關自動扶梯維修與保養實訓考核裝置的技術咨詢；
