| 分 項 | 說 明 | |||
| 裝置功能 |
1．強化手動操作技能訓練。 2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。 4.本裝置能進行雙泵串并聯兩種不同安裝及操作運行。 |
|||
| 設計參數 |
液體流量：0～8m3/h。 液體溫度：常溫。 |
|||
| 公用設施 |
1.水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。 2.電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。 3.氣：無。 4.實驗物料：清潔自來水。 |
|||
| 主要設備 |

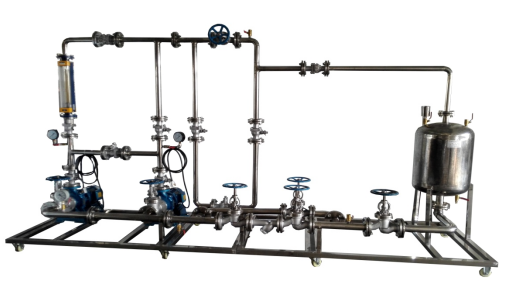

1.水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。 2.循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：2.2KW。 3.水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。 4.水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。 5.回流管路：304不銹鋼材質，DN25。 6.安全泄壓管路：304不銹鋼材質，DN25。 7.灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。 8.耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。 9.電源設備：布線槽，帶漏電保護的空氣開關盒。 10.設備尺寸：3500x600x2200 mm (長x寬x高)。 11.耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 12.輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
|
離心泵 進口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 無 | |
|
離心泵 出口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 管路出口閥 （手動） | |
| 流體流量 | 玻璃轉子流量計，精度：4%FS | 流量計就地顯示 | 管路出口閥 （手動） | |
| 流體溫度 | 雙金屬溫度計，精度：1.5%FS | 溫度計就地顯示 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查管路拆裝實訓裝置的貨品外觀，核實管路拆裝實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供管路拆裝實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對管路拆裝實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓苈凡鹧b實訓裝置選型錯誤或管路拆裝實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對管路拆裝實訓裝置的發貨期為參考值，如您需要了解管路拆裝實訓裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對管路拆裝實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關管路拆裝實訓裝置的技術咨詢。
