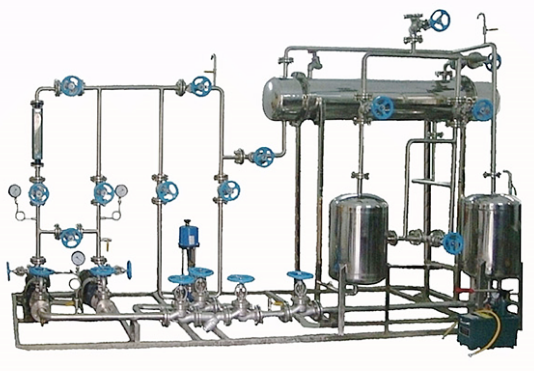

| 分項 | 說 明 | |||
| 裝置功能培訓要點 | 1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。 | |||
| 2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 | ||||
| 3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。 | ||||
| 4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。 | ||||
| 設計參數 | 液體流量：0～8m3/h。 | |||
| 液體溫度：常溫。 | ||||
| 外形尺寸 | 對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。 | |||
| 測控部分：開關盒集成于對象部分之上。 | ||||
| 外配設備：無。 | ||||
| 公用工程 | 水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。 | |||
| 電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。 | ||||
| 氣：無。 | ||||
| 實驗物料 | 清潔自來水 | |||
| 對象組成 | 水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。 | |||
| 循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。 | ||||
| 水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。 | ||||
| 水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。 | ||||
| 回流管路：不銹鋼材質，DN25。 | ||||
| 安全泄壓管路：不銹鋼材質，DN25。 | ||||
| 灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。 | ||||
| 耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。 | ||||
| 電源設備：布線槽，帶漏電保護的空氣開關盒。 | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
|
離心泵 進口壓力 |
壓力表： 精度：1.5%FS | 壓力表就地顯示 | 無 | |
|
離心泵 出口壓力 |
壓力表： 精度：1.5%FS | 壓力表就地顯示 |
管路出口閥 （手動） |
|
| 流體流量 | 玻璃轉子流量計：精度：4%FS | 流量計就地顯示 |
管路出口閥 （手動） |
|
| 流體溫度 | 雙金屬溫度計：精度：1.5%FS | 溫度計就地顯示 | 無 | |
| 電動調節閥 | 4-20mA輸出，精度：0.5%FS | 數字顯示 | 信號調節 | |
| 設備裝系統 | 名稱 | 規格 | 數量 | 備注 |
| 循環水泵 | 機械密封臥式連軸化工泵，功率：2.2KW,流量：10m3/h。 | 2 | 國標 | |
| 水箱 | 鏡面不銹鋼，φ500×600 | 2 | ||
| 換熱器 | 不銹鋼（列管）Φ 219；換熱管，φ 20×2×1000mm，16 根。 | 1 | ||
| 過濾器 | 不銹鋼，法蘭式，DN50 | 1 | 國標 | |
| 電動調節閥 | 不銹鋼，法蘭式，DN32，4-20mA輸出，精度：0.5%FS | 1 | 國標 | |
| 閘閥 | 不銹鋼，法蘭式，DN50 | 2 | 國標 | |
| 銅球閥 | 螺紋式DN15 | 4 | 國標 | |
| 止逆閥 | 不銹鋼，DN40 | 1 | 國標 | |
| 安全閥 | 不銹鋼，DN25 | 1 | 國標 | |
| 截止閥 | 不銹鋼，法蘭式，DN40 | 1 | 國標 | |
| 法蘭 | 不銹鋼，DN32 | 1組 | 國標 | |
| 不銹鋼，DN40 | ||||
| 不銹鋼，DN50 | 國標 | |||
|
活接、三通、 彎頭等 |
不銹鋼，與管路配套 | 1組 | 國標 | |
| 管路 |
不銹鋼管 DN25、N32、DN40、DN50 |
1組 | 國標 | |
| 不銹鋼軟管 | 1 | 國標 | ||
| 電氣組成 | 電氣元件 | 數量 | ||
| 電源插頭 | 1個 | |||
| 4P空氣開關 | 1個 | |||
| 8路開關盒等 | 1組 | |||
| 備 注 |
上述不銹鋼均為SUS304材質。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
