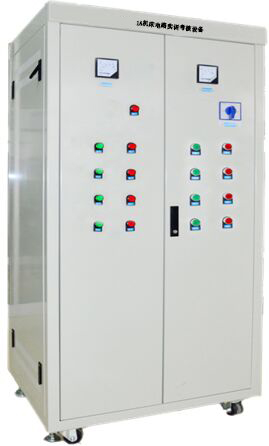

MY-403T機床電路實訓考核設備

一、機床電路實訓考核設備-產品概述
本裝置采用實際配電柜作為主體柜，充分利用該柜雙面空間位置，每柜設置四種不同類型機床電路，每一機床電路均人為隱蔽地設置了十幾項電路故障，讓學員熟悉、了解、掌握各種機床電路原理、電氣線路、電氣控制、運行操作等基本原理及故障分析與排除技能，該柜整體設計整齊美觀，科學規范，操作方便。
二、技術參數：
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率：1.5Kw
4、環境溫度：-10℃～40℃
5、相對濕度：≤85%
6、外形尺寸：L800mm×W600mm×H1800mm
三、產品結構：
1、該設備為雙面柜雙開門，共一個工位，為照明類實訓工位。
2、主要由柜體框架、前、后門、側板、標牌、頂板、實驗掛板組成。
3、柜體框架由優質鋼板焊接而成，表面靜電噴塑。底部裝帶剎車的萬向輪，方便調整設備的擺放位置。
4、前后門板、側板、頂板等均以優質鋼板為原材料，經過折彎焊接而成，表面靜電噴塑。
5、標牌采用絲印處理或噴繪工藝。
6、實驗掛板有若干塊，由優質鋼板折彎噴塑后組裝于門的里面。實驗掛板安裝各種實訓用的元、器件，用戶可以在其上進行各種實訓。
四、配置清單

序號	物料名稱	規 格型號	單位	數量
1	機床電路實訓考核柜		套	1
2	電動葫蘆模塊		套	1
3	萬能銑床模塊	X62W	套	1
4	臥式車床模塊	CA6140	套	1
5	搖臂鉆床模塊	Z35	套	1
6	三相異步電機組		臺	1
7	訓考核指導說明書		套	1

五、實訓考核項目：
1、Z35搖臂鉆床電氣控制操作實訓
2、CA6140車床電氣控制操作實訓
3、X62W萬能銑床電氣控制操作實訓
4、電動蘆葫電氣控制操作實訓
5、Z35搖臂鉆床電氣故障檢修與排除實訓
6、CA6140車床電氣故障檢修與排除實訓
7、X62W萬能銑床電氣故障檢修與排除實訓
8、電動蘆葫電氣故障檢修與排除實訓

友情提示：
1、設備驗收：各采購單位收貨時請檢查機床電路實訓考核設備的貨品外觀，核實機床電路實訓考核設備的數量及配件，拒收處于受損狀態的機床電路實訓考核設備；

2、設備質保：茂育將為各采購單位提供機床電路實訓考核設備產品指導書和質保期，在質保范圍內提供對機床電路實訓考核設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?span style="font-family: Arial, Verdana, sans-serif;">機床電路實訓考核設備選型錯誤或設備購買數量錯誤，造成機床電路實訓考核設備的退換貨要求，將不被接受；

4、設備貨期：對機床電路實訓考核設備的發貨期為參考值，如您需要了解機床電路實訓考核設備的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對機床電路實訓考核設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關機床電路實訓考核設備的技術咨詢；
