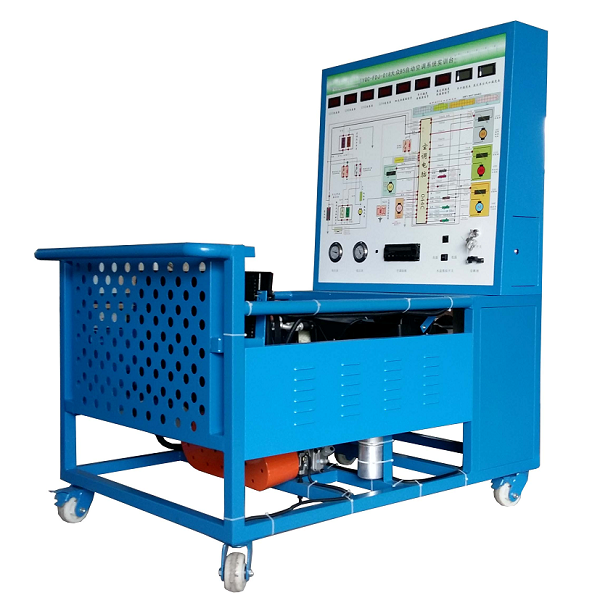

MYQ-65卡羅拉1.2T空調和暖風系統實訓臺

一、卡羅拉1.2T空調和暖風系統實訓臺-簡介：
該設備采用卡羅拉1.2T 汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。適用于各類學校對汽車自動空調系統理論和維修實訓的教學需要。
二、功能特點：
1、真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8、實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9、帶加熱裝置,自動調節溫度。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、三相異步電動機：
     型  號：YT 100L1-4
     電  壓：AC 380V
     功  率：2.2KW
     轉  速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
13、移動腳輪：120*80mm
四、基本配置(每臺)：

序號	名       稱	規格型號	單位	數量
1	檢測控制面板(帶面板柜）	裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm)	套	1
2	點火開關		個	1
3	信號模擬裝置		套	1
4	高壓壓力表	R134a，0～3.5MPa	個	1
5	低壓壓力表	R134a，0～1.5MPa	個	1
6	數字式進風口溫度表		個	1
7	數字式出風口溫度表		個	1
8	空調控制器總成	原車	套	1
9	空調蒸發箱總成	原車	套	1
10	壓縮機總成	原車	套	1
11	膨脹閥總成	原車	套	1
12	干燥器總成	原車	套	1
13	鼓風機總成	原車	套	1
14	冷凝器	原車	個	1
15	三相異步電動機	YT 100L1-4/2.2KW	臺	1
16	冷卻電子風扇	原車	套	1
17	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
18	故障模擬與排除裝置	茂育	套	1
19	設備教師手冊	茂育	套	1
20	設備合格證、保修卡	茂育	套	1



---
