茂育公司制造生產的MYH-9填料吸收實驗裝置的實驗原理及工作特性
1、了解填料吸收塔的結構、流程及操作方法。
2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3、測定總傳質系數Kya，并了解其影響因素。
二、MYH-9 填料吸收實驗裝置的特點：
1、使用方便, 安全可靠, 直觀；
2、數據穩定,實驗準確；
3、本裝置體積小,重量輕,移動方便。
三、MYH-9 填料吸收實驗裝置主要技術數據及其附件：
1、設備參數：
(1) 鼓風機: 旋渦氣泵,最大壓力1176Kpa，最大流量75m
3／h；
(2) 填料塔: 材質為硼酸玻璃管,內裝10×10×1.5瓷拉西環, 填料層高度Z＝0.4m,填料塔內徑 D＝0.075m；
(3) 液氨瓶一個。
2、流量測量：
(1) 空氣轉子流量計：流量范圍: 2.5─25m
3／h
精度：2.5％
(2) 水轉子流量計：流量范圍: 6─60L／h
精度：2.5％
(3) 氨轉子流量計：流量范圍: 0.06─0.6m
3／h
精度：2.5％
3、濃度測量：
(1) 塔底吸收液濃度分析: 定量化學分析儀一套。
(2) 塔頂尾氣濃度分析: 吸收瓶, 量氣管, 水準瓶一套。
4、主要配置：

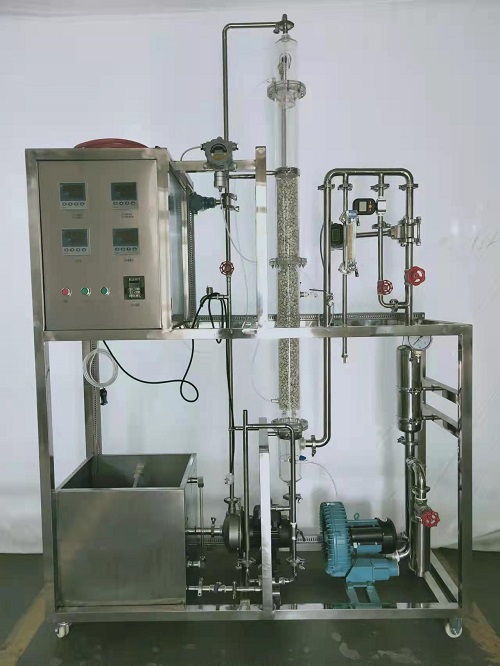

本裝置主要配置：吸收塔、風機、混合穩壓罐、流量計、U型壓差計、蓄水箱、水泵、壓力儀表、溫度儀表、不銹鋼框架、控制屏。
四、基本情況：
空氣由鼓風機送入空氣轉子流量計進行計量，空氣通過流量計處的溫度由溫度計進行測量，空氣流量由放空閥調節，氨氣由氨瓶送出，經過氨瓶總閥進入氨氣轉子流量計進行計量，氨氣通過轉子流量計處溫度由實驗時大氣溫度代替。其流量由閥調節，然后進入空氣管道與空氣混合后進入吸收塔的底部，水由自來水管經水轉子流量計，水的流量由閥進行調節,然后進入塔頂。分析塔頂尾氣濃度時靠降低水準瓶的位置，將塔頂尾氣吸入吸收瓶和量氣管。在吸入塔頂尾氣之前，予先在吸收瓶內放入5mL已知濃度的硫酸作為吸收尾氣中氨之用。
吸收液的取樣可用塔底取樣口進行，填料層壓降用∪形管壓差計進行測定。
五、技術參數：
1、吸收塔采用填料塔，尺寸：φ100×800mm，塔體為透明有機玻璃，便于學生觀察相關實驗現象。
2、填料：φ10×10×1mm瓷拉西環，吸收介質：二氧化碳?xì)怏w，吸收劑：水。
3、風機：風壓≥0.04Mpa，排氣量≥85 L/min。
4、流量計流量：氣體轉子流量計兩個，大流量液體轉子流量計一個。
5、壓差計：U型壓差計，觀察上下塔壓降變化。
6、壓力儀表：測量范圍0-2.5MPa，精度0.5級；溫度儀表：測量范圍-50 – 150℃，精度0.5級。
7、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸出。
8、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9、外形尺寸：2000×600×1700mm。
