串聯型晶體管穩壓電源的組裝實驗

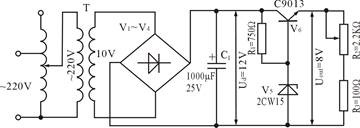

串聯型晶體管穩壓電源的組裝實驗：電路原理圖：

                                                     圖1
二、串聯型晶體管穩壓電源的組裝實驗元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-1W-100Ω±1℅	1
2		RJ-1W-750Ω±1℅	1
3	電解電容器	CD11-25V-1000uF	1
4	二極管	1N4007	4
5	穩壓二極管	2CW15/8V	1
6	晶體三極管	C9013	1
7	電位器	WH5-1A-2.2KΩ	1
8	接線柱	Φ3弱點座	2	綠2
9	電子線路板		1

三、印刷線路板檢查步驟同前。
四、元器件安裝與焊接：
    串聯型晶體管穩壓電路制作的過程和方法與整流電路、硅穩壓管穩壓電路完全相同，但有以下兩個特點：
1) 晶體管等主要電子元件的質量及性能必須經過測試，確認合格后才可安裝、焊接。
2) 晶體管的三個電極必須正確無誤的接入電路。
五、晶體管穩壓電源的調試：
對安裝、焊接好的電路作一般檢查后即可通電調試。調試時所用的設備和接線以及調試過程都與硅穩壓管電源相同。
調試的目的和要求也是保證在電源電壓波動±10%(即從198V到242V)及負載從空載到額定值時，穩壓電源的輸出電壓均始終保持穩定值8V不變。
通常，電路元器件經過初步檢測認為合格且焊接無誤和焊接質量可靠時，電路不需經過調整就能得到滿意的結果。
六、故障排除
1) 輸出電壓為零
  ① 在通電的狀態下用萬用表的直流電壓測量硅穩壓管2CW15兩端的電壓，其電壓應為8V。如在1V以下(0.5~0.7V)，則是硅穩壓管的極性接反；如為零，則是擊穿短路。
② 在上述檢測中，如硅穩壓管兩端有8V的電壓而輸出為零時，這只有晶體管損壞造成C、E極開路所致。
③ 如果電路中的R₁開路，則硅穩壓管兩端的電壓為零，輸出電壓也近似為零。當確定了故障點后，可針對元件的損壞情況更換新元件、故障即可排除。
2) 輸出電壓大于8V且不穩定
① 通電后測量硅穩壓管兩端的電壓，此電壓隨調壓器輸出電壓的變化(198V~242V)而變化時，則為硅穩壓管失效。
② 硅穩壓管的型號規格選錯。穩壓電壓值過高，如錯用了穩定電壓值為18V的穩壓管，則可形成故障。
對上述故障，可拆下硅穩壓管進行測試，然后排除。
3) 輸出電壓低于8V但能穩壓。此故障是錯用了穩定電壓值低于8V的穩壓管所致。更換穩壓管即可排除。
4) 輸出電壓大于12V。此故障通常為晶體管C、E極短路所致，可檢查線路或晶體管，針對故障原因進行排除。
5) 穩壓性能不良
① 晶體管性能不佳，更換后再試。
② 電路參數不匹配，主要是電阻R₁阻值不當(或變值)所致。在排除電路中其余故障的可能性后，可改換不同阻值(R₁)的電阻后再試。
