JS20單結晶體管時間繼電器實驗

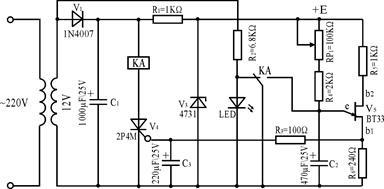

一、電路原理圖：

                                                 圖1
二、元器件清單：

序號	名稱	型號與規格	數量	備注
1	電阻器	RJ-0.25W-1KΩ±1℅	1	R1
2		RJ-0.25W-6.8KΩ±1℅	1	R2
3		RJ-0.25W-100Ω±1℅	1	R3
4		RJ-0.25W-2KΩ±1℅	1	R4
5		RJ-0.25W-1KΩ±1℅	1	R5
6		RJ-0.25W-240Ω±1℅	1	R6
7	電容器	CD11-25V-1000uF	1	C1
8		CD11-25V-470uF	1	C2
9		CD11-25V-220uF	1	C3
10	發光二極管	LEDΦ 5	1	紅色
11	二極管	1N4007	1	V1
12	穩壓二極管	1N4731/12V	1	V3
13	雙基極二極管	BT33	1	V5
14	單相可控硅	2P4M	1	V4
15	電位器	WH5-1-100K	1	RP1
16	繼電器	HJR-21FF-S-Z-12V	1	KA
17	接線柱	φ3 弱電	2	綠2
18	電子線路板		1

三、基本原理簡述：
本電路是由延時環節、鑒幅器、輸出電路、電源和指示燈五部分組成。
電源的穩壓部分由電阻R₁和穩壓管V₃構成，為延時環節供電，輸出電路中的可控硅V₄和繼電器KA則由半波整流電路直接供電。
電路的工作原理如下：當接通電源后，經二極管V₁整流、電容器C₁濾波、并經R₁和V₃的穩壓后，通過RP₁、R₄對電容C₂進行充電。電容C₂上電壓按指數規律逐漸升高，當此電壓大于單結晶體管V₅的峰點電壓時，單結晶體管導通，C₂經V₅的eb₁極和R₆放電，在R₆上輸出脈沖電壓，觸發晶閘管V₄。V₄的導通使繼電器KA吸合，KA的觸頭同時將C₂短路，使之迅速放電，單結晶體管的eb₁之間電壓迅速下降，當降到V₅的谷點電壓時，V₅關閉。同時LED指示燈點亮。當切斷電源時，繼電器KA釋放，電路恢復原始狀態，等待下次動作。通過調節RP₁可以調整延時時間。
四、試驗：
1) 接通電源，用萬用表測量電容器C₂兩端的電壓變化，仔細觀察其變化趨勢，記錄繼電器吸合瞬間及吸合后的電壓值，并觀察到發光二極管被點亮。然后關掉電源，LED熄滅，繼電器釋放。
2) 用秒表記錄從接通電源到指示燈點亮(繼電器吸合)所需的時間。
3) 調節電位器RP₁，使其值增大，重復試驗步驟1)和2)，并比較之。
